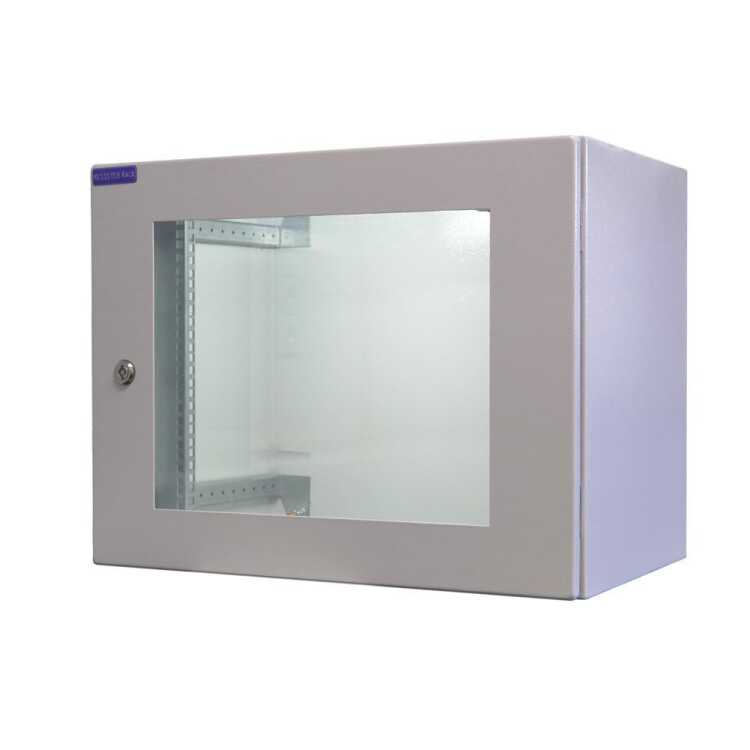

Der 19"-Netzwerkwandverteiler RESISTER® Pro Aktiv mit Aktiv-Ventilator und Filter ist für den Einsatz von hitzeempfindlichen Geräten in Industrieumgebung oder im Außenbereich konstruiert. Er bietet mit IP 54 (optional IP55) nicht nur einen hohen Schutzgrad gegen Schmutz und Wasser sondern auch mit IK10 einen hohen Schutz gegen mechanische Einflüsse, d.h. gegen Öffnen mit Gewalt.
Optionale Anwendungen
- Ventilator und Filter können werkzeuglos von links nach recht gewechselt werden (Auslieferungszustand: Ventilator an rechter Seitenwand, Austrittsfilter an linker Seitenwand)
- Die Luftrichtung des Ventilators kann einfach durch Drehen des Gerätes geändert werden von ausblasend auf einblasend (Auslieferungszustand: Ventilator aus dem Gehäuse ausblasend montiert)
Spezifikationen Gehäuse:
- 19"-Netzwerkschrank mit Vollblechfronttür
- Ausführung: Korpus und Tür aus 2 mm Stahlblech
- Lackierung: Pulverbeschichtung in Farbe lichtgrau RAL 7035
Maße
- Nutzhöhe innen: 16 HE
- Höhe aussen: 800 mm
- Breite aussen: 600 mm
- Tiefe aussen: 600 mm
- Einbautiefe innen: 595 mm
Der Korpus wird komplettiert mit
- stabilisierende, gelochte Türrahmenprofile
- Fronttür mit 105° Öffnungswinkel
- Türanschlagswechsel links/rechts problemlos möglich
- Flanschplatte mit Dichtung im hinteren Bodenbereich
Durch eine um 180° gedrehte Montage des Schrankes kann der Kabeleinlass nach oben gerichtet werden.
- vorbereitet für Stand- und Wandeinsatz, sowie Mastanbringung
- Verschlusssystem mit Doppelbartschlüssel an der Fronttür (ersetzbar gegen alternative sicherere Schließsysteme)
- 1 Paar 19"-Montageschienen, tiefenverstellbar, weitere 19"-Montageschienen für den hinteren Schrankbereich sind im Zubehör erhältlich
- Erdung: M6 Erdungsgewindebolzen in Tür und Gehäusekorpus
- Tragkraft: 50 Kg
- Made in Europe
Schutzgrad
- IP 54 gemäß Norm IEC EN62208; EN60529
- IK10 gemäß Norm IEC EN62208; EN50102
Der Aktiv-Filterlüfter mit 230 V-Ventilator ist laufruhig und langlebig mit einem leistungsfähigen Industriekugellager.
Er ist im Schrank montiert und einsatzfertig auf einen Schuko-Stecker verkabelt.
Spezifikationen Ventilator
- Widerstandsfähiger Aluminiumdruckguss Rahmen (ADC12), für perfekte Langlebigkeit
- PBT UL 94V-0 , thermoplastische Laufräder, selbstlöschend
- Kugellager
- impedanzgeschützt
- 50.000 Std. Lebenserwartung nach DIN622
- Kompakte Abmessung für jegliche Einbausituation
- Effiziente Betriebsbedingungen
- Nennspannung: 230V AC
- Frequenzbereich: 50 / 60 Hz
- Aufnahmeleistung: 17 / 15 W
- Nennstrom: 0,14 / 0,11 A
- Blockierstrom: 0,17 / 0,15 A
- Drehzahl: 2.700 / 3.100 RPM
- Luftfördermenge max.: 2,60 / 3,00 m³/min
- Druckaufbau max.: 8,00 / 8,00 mm H2O
- Geräuschentwicklung: 42 / 46 dB (A)
- Gewicht: 530g
- Flachsteckanschluss
- komplett vormontiert mit dem Kunststoffgehäuse und innenliegender Filtermatte
- Filtermatte während des Betriebs wechselbar
Spezifikationen Austrittsfilter
- Die mittels Schnellmontage einzubauende snap-in Filtereinheit dient zur Montage in vorhandene Ausbrüche.
- Das Filtermaterial ist auswechselbar.
- Montage: snap-in - innerhalb von Sekunden oder Verschraubung an 4 Ecken
- geeignet zur Montage von 120x120 mm Ventilatoren
Optionen (siehe auch Zubehör unten) - gerne auch als Vorinstallation aus unserer Montageabteilung:
- weitere aktive Belüftung mit Ventilatoren als Seiteneinbau oder Dachaufbau - auch unter Erhalt des erhöhten Schutzgrades bis IP55.
- sichere Schließung mit Schwenkhebelgriff und Profilhalbzylinder
- alternative Kabeleinlässe: Bohrungen für/mit Kabelverschraubung, Kabeleinlass-Membran mit Vorprägungen, Bürstenleiste
- Kondensatablauf
- Mastanbringung
- Heizung
- Thermostate
- Hygrostate
- Regendach
- Montageplatte
Senden Sie uns einfach eine Anfrage, wir beraten Sie gerne zur richtigen Belüftung, Vermeidung von Kondensatbildung, sicheren Schließung, Monitoring/Fernüberwachung und erstellen Ihnen ein passendes, interessantes Angebot.
Bei Verwendung des Schrankes im Außenbereich empfehlen wir einen Schutz vor direkten Witterungseinflüssen, mindestens durch ein Regendach, oder eine wettergeschützte Montage, sowie eine regelmäßige Kontrolle der Unversehrtheit und Dichtigkeit des Schrankes.
