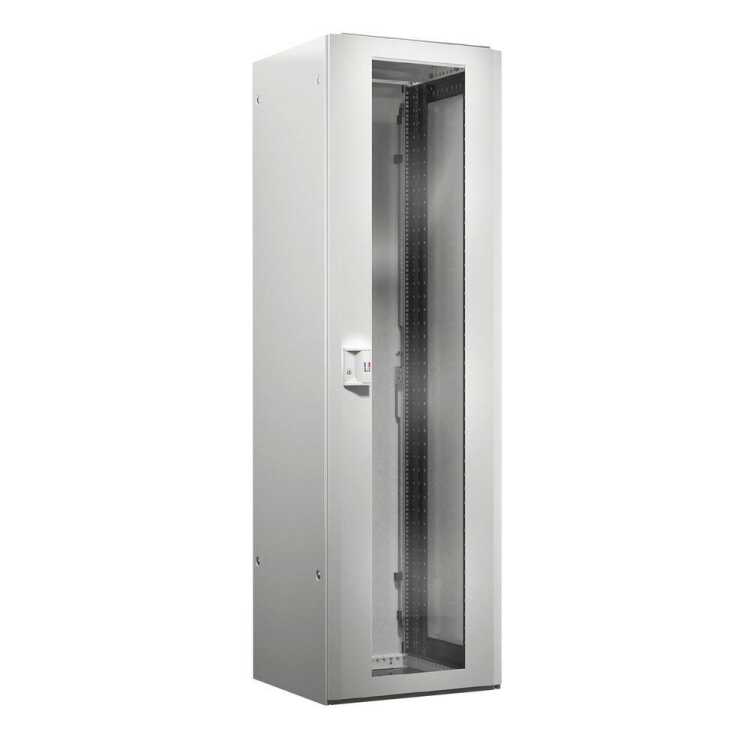

Der TX CableNet 19"-Schrank von RITTAL ist sowohl als reiner Netzwerkschrank für Datenverkabelung, als auch als Serverschrank oder in Mischbestückung von aktiver und passiver Technik nutzbar. Die Basis bildet der seit Jahrzehnten bewährte, hochstabile Schrankrahmen des TS8/TS IT, der mit überarbeiteten Anbauteilen (Türen, Dach, Boden etc.) ausgestattet ist.
In dieser Version ist er als Serverschrank mit Sichttür vorne und geschlossener Rücktür konzipiert, die Kühlung kann optional über Dach- und/oder Bodenlüftereinheiten erfolgen.
Spezifikationen:
Abmessungen
- Aussenbreite: 600 mm
- Aussentiefe: 600 mm
- Einbautiefe: ca. 500 mm
- Aussenhöhe: 2000 mm
- Einbau-/Nutzhöhe innen: 42 HE
Rahmengestell:
IT-Rack, bestehend aus einem verwindungssteifen, verschweißten symmetrischen Rahmengestell aus gewalzten und 16-fach gekanteten Vertikalprofilen verbunden mit einem Horizontalrahmen unten und
horizontalen Querprofilen mit verschweißtem Dachblech oben.
Alle Rahmenprofile, mit integrierter Systemlochung im 25 mm Lochraster, ermöglichen den bequemen Innenausbau durch einfaches Einhängen und Sichern der Ausbaukomponenten. Alle Profilkanten sind abgerundet. Die vertikalen Rahmenprofile besitzen jeweils zwei in der Tiefe und Breite versetzt angeordnete Montageebenen, welche sich einzeln zur flexiblen Befestigung der Komponenten heranziehen lassen. Die Anreihung der Schränke ist front- und rückseitig sowie seitlich möglich.
Belastbarkeit: bis 500 kg.
Boden:
Offener Bodenrahmen, ohne Bodenbleche, wahlweise zur individuellen Bestückung mit Bodenmodulen aus dem Zubehörprogramm.
Front- und Rücktür:
Stahlblech-Sichttür vorne, mit 3 mm Einscheibensicherheitsglas (ESG).
Stahlblechtür hinten, einteilig, geschlossen. Beide zweifach scharniert.
Front- und Rücktür mit Designgriff und 2-Punkt Stangenverschluss, Sicherheitsschließung 3524 E, austauschbar gegen AX Komfortgriff zur wahlweisen Integration eines Profilhalbzylinders. Türanschlagwechsel möglich, Türöffnungswinkel 135° bei Einzelaufstellung, 105° in Anreihung. Türscharniere mit unverlierbaren Scharnierstiften.
Dachblech:
Stahlblechdach, einteilig, geschlossen, verschraubt, Kabelführung hinten, mittig vorbereitet zur Lüftermontage.
Dachblech drehbar zur Kabelführung vorne, Ausschnitte parallel zur Schrankbreite angeordnet. Zur Unterstützung einer passiven Belüftung lässt sich das Dachblech wahlweise mittels Distanzstücke anheben.
Montageebenen:
Schrank vormontiert mit zwei 482,6 mm (19") - Montageebenen, vorne und hinten. Die statische Gesamtbelastbarkeit beider Montageebenen beträgt 500 kg.
Montageebenen bestehend aus Universalprofilschienen, vorne und hinten, tiefenvariabel, im Maßraster von 15 mm, an Tiefenstrebe oben und unten im Schrankrahmengerüst, verschraubt.
Die zölligen Montageebenen lassen sich sowohl symmetrisch als auch asymmetrisch, seitlich versetzt, im Gehäuse positionieren. Die Realisation alternativer Befestigungsmaße 21", 23" oder für
24"-Komponenten ist ebenfalls möglich.
Profilschienen vorne und hinten, Materialstärke 2,0 mm, inklusiv zusätzlichem Lochbild nach Standard EIA 310 E. Alle Höheneinheiten an den Profilschienen gekennzeichnet und bidirektional nummeriert. HE-Kennzeichnung beider Montageebenen zur vereinfachten Montage der Ausbaukomponenten von vorne außen und hinten innenliegend ablesbar.
Profilschienen vorne vorbereitet für die werkzeuglose Aufnahme von Kabelführungshilfen zur Organisation einer strukturierten Verkabelung in höchster Packungsdichte.
Profilschienen hinten vorbereitet zur beidseitigen Aufnahme einer Power Distribution Unit (PDU) im 1 HE Formfaktor zur Elektrifizierung des Schrankes, ohne Verbrauch an Ausbauvolumen durch die besonders platzsparende seitliche Montage zwischen Montageebene und Seitenwand im Zero-U Space.
Seitenwände:
Einteilig abschließbare Seitenwände mit integrierter Sicherheitsschließung 3524 E an den Schrank montiert.
Material:
Schrankgerüst, Dach: Stahlblech 1,5 mm
Rücktür: Stahlblech 1,2 mm
Fronttür: Stahlblech 1,2 mm, ESG 3,0 mm
19"-Profilschienen: Stahlblech 2,0 mm
Oberfläche:
Flachteile, Türen lackiert in RAL 7035
Innenausbau grundiert in RAL 9005
