Angebotsbundle mit begrenzter Verfügbarkeit: Nur noch 5 Sets lieferbar!
(Reservierungen sind leider nicht möglich, nach Abkauf der % Einheiten beträgt der Preis des Bundles 637,73 € netto zzgl. MwSt.)

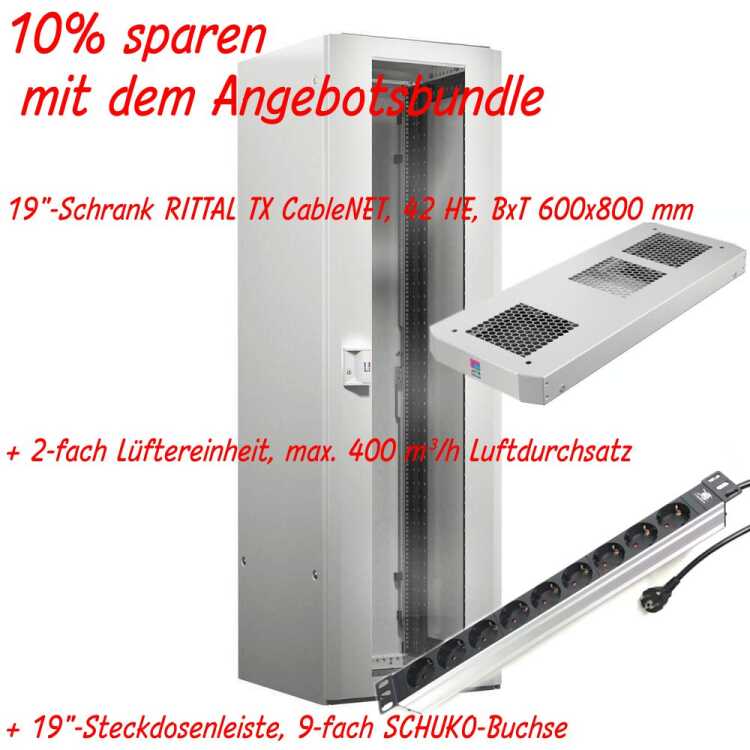

Artikel 1: Der Schrank
Der TX CableNet 19"-Schrank von RITTAL ist sowohl als reiner Netzwerkschrank für Datenverkabelung, als auch als Serverschrank oder in Mischbestückung von aktiver und passiver Technik nutzbar. Die Basis bildet der seit Jahrzehnten bewährte, hochstabile Schrankrahmen des TS8/TS IT, der mit überarbeiteten Anbauteilen (Türen, Dach, Boden etc.) ausgestattet ist.
In dieser Version ist er als Serverschrank mit Sichttür vorne und geschlossener Rücktür konzipiert, die Kühlung kann optional über Dach- und/oder Bodenlüftereinheiten erfolgen.
Spezifikationen:
Abmessungen
- Aussenbreite: 600 mm
- Aussentiefe: 800 mm
- Einbautiefe: ca. 700 mm
- Aussenhöhe: 2000 mm
- Einbau-/Nutzhöhe innen: 42 HE
Rahmengestell:
IT-Rack, bestehend aus einem verwindungssteifen, verschweißten symmetrischen Rahmengestell aus gewalzten und 16-fach gekanteten Vertikalprofilen verbunden mit einem Horizontalrahmen unten und
horizontalen Querprofilen mit verschweißtem Dachblech oben.
Alle Rahmenprofile, mit integrierter Systemlochung im 25 mm Lochraster, ermöglichen den bequemen Innenausbau durch einfaches Einhängen und Sichern der Ausbaukomponenten. Alle Profilkanten sind abgerundet. Die vertikalen Rahmenprofile besitzen jeweils zwei in der Tiefe und Breite versetzt angeordnete Montageebenen, welche sich einzeln zur flexiblen Befestigung der Komponenten heranziehen lassen. Die Anreihung der Schränke ist front- und rückseitig sowie seitlich möglich.
Belastbarkeit: bis 500 kg.
Boden:
Offener Bodenrahmen, ohne Bodenbleche, wahlweise zur individuellen Bestückung mit Bodenmodulen aus dem Zubehörprogramm.
Front- und Rücktür:
Stahlblech-Sichttür vorne, mit 3 mm Einscheibensicherheitsglas (ESG).
Stahlblechtür hinten, einteilig, geschlossen. Beide zweifach scharniert.
Front- und Rücktür mit Designgriff und 2-Punkt Stangenverschluss, Sicherheitsschließung 3524 E, austauschbar gegen AX Komfortgriff zur wahlweisen Integration eines Profilhalbzylinders. Türanschlagwechsel möglich, Türöffnungswinkel 135° bei Einzelaufstellung, 105° in Anreihung. Türscharniere mit unverlierbaren Scharnierstiften.
Dachblech:
Stahlblechdach, einteilig, geschlossen, verschraubt, Kabelführung hinten, mittig vorbereitet zur Lüftermontage.
Dachblech drehbar zur Kabelführung vorne, Ausschnitte parallel zur Schrankbreite angeordnet. Zur Unterstützung einer passiven Belüftung lässt sich das Dachblech wahlweise mittels Distanzstücke anheben.
Montageebenen:
Schrank vormontiert mit zwei 482,6 mm (19") - Montageebenen, vorne und hinten. Die statische Gesamtbelastbarkeit beider Montageebenen beträgt 500 kg.
Montageebenen bestehend aus Universalprofilschienen, vorne und hinten, tiefenvariabel, im Maßraster von 15 mm, an Tiefenstrebe oben und unten im Schrankrahmengerüst, verschraubt.
Die zölligen Montageebenen lassen sich sowohl symmetrisch als auch asymmetrisch, seitlich versetzt, im Gehäuse positionieren. Die Realisation alternativer Befestigungsmaße 21", 23" oder für
24"-Komponenten ist ebenfalls möglich.
Profilschienen vorne und hinten, Materialstärke 2,0 mm, inklusiv zusätzlichem Lochbild nach Standard EIA 310 E. Alle Höheneinheiten an den Profilschienen gekennzeichnet und bidirektional nummeriert. HE-Kennzeichnung beider Montageebenen zur vereinfachten Montage der Ausbaukomponenten von vorne außen und hinten innenliegend ablesbar.
Profilschienen vorne vorbereitet für die werkzeuglose Aufnahme von Kabelführungshilfen zur Organisation einer strukturierten Verkabelung in höchster Packungsdichte.
Profilschienen hinten vorbereitet zur beidseitigen Aufnahme einer Power Distribution Unit (PDU) im 1 HE Formfaktor zur Elektrifizierung des Schrankes, ohne Verbrauch an Ausbauvolumen durch die besonders platzsparende seitliche Montage zwischen Montageebene und Seitenwand im Zero-U Space.
Seitenwände:
Einteilig abschließbare Seitenwände mit integrierter Sicherheitsschließung 3524 E an den Schrank montiert.
Material:
Schrankgerüst, Dach: Stahlblech 1,5 mm
Rücktür: Stahlblech 1,2 mm
Fronttür: Stahlblech 1,2 mm, ESG 3,0 mm
19"-Profilschienen: Stahlblech 2,0 mm
Oberfläche:
Flachteile, Türen lackiert in RAL 7035
Innenausbau grundiert in RAL 9005
Artikel 2: 2-fach Aktiv-Lüftereinheit
Lüfterblech zur aktive Belüftung eines Serverschrankes. Einsatz werkzeuglos, direkt in dem im Dachblech integrierten Ausschnitt, einsetzbar für Serverschränke von RITTAL vom Typ VX IT, TS IT und TX CableNet.
Anschlussfertig vorverdrahtet mit 2 Lüftern, auf bis zu 3 Lüfter erweiterbar.
Energieeffiziente Drehzahlregelung mit vor eingestellter Kennlinie:
Start bei 24°C Temperatur mit niedriger Drehzahl.
Lineare Steigerung der Drehzahl und des Luftdurchsatzes bis 55°C (=maximale Drehzahl und Luftdurchsatz liegt an).
Damit wird eine effektive Stromersparnis und Geräuschminderung erreicht.
Passend für VX IT und TS IT Schrankgrundmaße mit Breite x Tiefe:
- 600 x 600 mm
- 600 x 800 mm
- 800 x 600 mm
- 600 x 1.000 mm
- 600 x 1.200 mm
Passend für TX CableNet in ALLEN GRÖSSEN (Schrankgrundmaße mit Breite x Tiefe)
Spezifikationen:
- SK Lüftermodul 100-240 V, 50-60Hz
- Lüftermodul zur aktiven Belüftung eines Gehäuses.
- Einsatz, direkt in dem im Dachblech integrierten Ausschnitt der Abmessung BxT 490x120 mm.
- Einsetzbar z.B. für Hersteller Rittal, Gehäuseserie VX, VX IT, TS und TS IT sowie TX CableNet
- Komplett anschlussfertige Einheit mit C 13 Kaltgerätebuchse
- Inkl. 2 Axiallüftern mit integrierten Drehzahlreglern (erweiterbar auf max. 3 Lüfter), Befestigungsmaterial und Montageanleitung.
Technische Daten:
- Bemessungsbetriebsspannung: 100-240 V, 1~, 50/60 Hz
- Nennleistung mit 3 Lüftern (max.): 17 W bei 50/60 Hz
- Bemessungsstrom mit 3 Lüftern (max.) bei 50/60 Hz: 0,17 A
- Feinsicherung T 10 A, 250 V, 5 x 20 mm integriert
- Luftleistung freiblasend: 400 m³/h
- Luftleistung im Betriebspunkt: 280 m³/h bei 25 Pa, 50/60 Hz
- Schalldruckpegel im Betriebspunkt: 46 dB (A)
- Betriebstemperaturbereich: +5°C bis + 55°C
- Abmessungen BxHxT in mm: 550x42x220 mm
- Schutzart nach IEC 60529: IP 20
- Material: Stahlblech, lackiert
- Farbe: RAL 7035 Struktur
- Best.-Nr. SK 5503.010
- Hersteller: Rittal
Optional auch als geräuschreduzierte SILENCE-Version erhältlich - Art.nr. 99295503010S
Artikel 3: 9-fach 19"-Steckdosenleiste von LIEBERNETZ
Hochwertige 220 - 240 V Steckdosenleiste/PDU von LIEBERNETZ® im 19"-Montageformat für die sichere Stromversorgung in 19"-Server- und Netzwerkschränken jedes Herstellers.
Verwindungssteifer Rahmen aus Aluminium, mit nur 1 Höheneinheit Platzbedarf bei horizontaler Montage und 0 HE Platzbedarf bei vertikaler Montage.
Technische Daten:
- Spannung: 240 VAC, 50/60 Hz
- Strom: 16 A
- Phasen: 1
- Leistung: max. 3500 W
- Robustes, verwindungssteifes Gehäuse aus Aluminiumlegierung
- Ausgänge: 9 SCHUKO-Steckdosen Typ CEE 7/3
- Eingang: 2 m lange Zuleitung H05VV-F3G 1,5 mm³ mit angespritztem Schuko-Winkelstecker CEE 7/7
- Steckdosen um 45° gedreht
- Abmessungen
- Breite: 483 mm (= 19"-Einbauformat gemäß Norm IEC 60297)
- Höhe: 44,45 mm (= 1 HE)
- Tiefe: 44,45 mm
- 2 stabile Metall-Montagewinkel
- Gewicht: 900g
