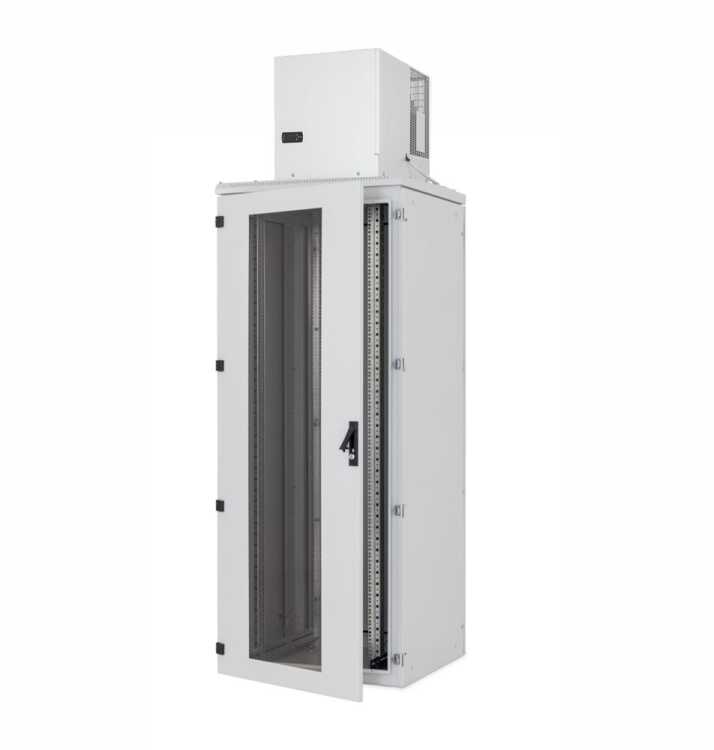

Effizient in der Kühlung Ihrer IT: Serverschrank RIE von TRITON mit Dachaufbau-Kühlgeräten von Cosmotec/Stulz
Der Serverschrank ist individuell vorbereitet für den direkten Anbau der von Ihnen gewählten Klimaanlage.
Schutzart: IP54
Der Schrank wird montiert geliefert, die Klimaanlage wird beigestellt. Die Montage der Klimaanlage am Schrank ist ohne spezielles technisches Know-How gemäß der beiliegenden Anleitung einfach zu bewerkstelligen.
Für den Anschluß der Klimaanlage an das Stromnetz empfehlen wir eine elektrotechnisch erfahrene/geschulte Person zu beauftragen. Für Montage und Anschluß der Klimaanlage wird nur handelsübliches Werkzeug (kein Spezialwerkzeug) benötigt.
Die Serverschränke und Netzwerkschränke der RIE-Reihe von TRITON bieten Ihnen mit erhöhtem Schutzgrad die sichere Montage Ihrer Geräte und den Schutz insbesondere vor Wasser und Staub bestimmt.
Schutzart IP54, die Dachperforation ist nur Design und verringert die Dichtheit nicht.
Die Seitenwände sind mit Schrauben am Rahmen befestigt und ebenso wie die Türen mit einer Schaumdichtung versehen.
Er wird komplett montiert geliefert.
Die Kühlung von Servern und anderen wärmegebenden Geräten kann durch eine Klimaanlage (=Kühlgerät im Dachaufbau oder Seitenanbau) oder durch Ventilatoren erfolgen. Siehe Info zur Kühlung unten.
Maße:
- Nutzhöhe innen: 42 HE
- Aussenhöhe: 1.970 mm
- Aussenbreite: 600 mm
- Aussentiefe: 1000 mm
- Maximale Einbautiefe = 900 mm (je 50 mm Abstand zu Fronttür und Rückwand/-tür)
Technische Spezifikationen
- 19“-Standverteiler mit Schutzgrad IP54
- Bestandteil des Verteilers sind 4 verstellbare vertikale Lochrasterschienen für Käfigmuttermontage (6 in Verteilern, die tiefer als 800 mm sind).
- Verteilerkonstruktion als geschweißter Stahlrahmen mit abnehmbaren geschraubten Wänden und Türen
- Die zulässige Belastbarkeit der einzelnen Türen beträgt max. 20 kg.
- Die Mindestauftragsdicke beträgt 65 µm.
- Diese Schränke sind für den Einbau von Daten- und Telekommunikationsanlagen und ihrer Verteilersysteme bestimmt.
- Der Rahmen sowie alle abnehmbaren Teile (Seiten- und Rückwände, Türen, ...) sind mit Erdungskabeln verbunden, die während der gesamten Nutzungsdauer des Schrankes ordnungsgemäß befestigt und eingesteckt sein müssen.
- Im Boden des Verteilers befindet sich eine M8-Schraube als Haupterdungspunkt.
- Kabeleinführung im Dach und Boden 300 x 100 mm mit abgedichteter Blende. Im Beipack des Verteilers ist ein Mehrfachkabeldurchlass mit erhöhtem Schutzgrad.
- 1 x Fronttür mit 4mm-Sicherheitsglas, inkl. Schwenkhebelgriff, Mehrpunktschließung und Schloss!
- Türanschlag rechts/links wechselbar
- Türöffnungswinkel 180°
- 1 x Rückwand, verschraubt, herausnehmbar
- 2 x Seitenwände, verschraubt, herausnehmbar
- 4 x Nivellierfüße
- Erdung für alle Anbauteile inklusive
- Farbe lichtgrau (RAL7035)
- Schutzgrad IP 54
- Maximallast: 800 kg
Dach-Aufbau Kühlgerät ETE28 von Cosmotec/Stulz - 230 V - Kühlleistung 2700 W
Dieses TOP II (ETE28) Dachaufbau-Kühlgerät decken eine Kühlleistung von ca. 2.700 W ab (siehe Leistungsdiagramm).
Das neue Design, ohne hervorstehende Frontabdeckung, erlaubt es das ECB Thermostat an beiden Seiten des Kühlgeräts zu platzieren, je nach Positionierung der TOP-Einheit.
Dank des neuen Kondensatkühlers ist es möglich, die Dachaufbau-Einheiten in geschlossenen Räumen zu installieren, ohne die Leistung zu beeinträchtigen und einen Kurzschluss der heißen Luft zu vermeiden.
Aufgrund des hohen Abstands zwischen Lufteinlass- und Auslass, wird der Luft-Kurzschluss von kalter Luft komplett vermieden, ohne das Leitbleche installiert werden müssen. Die interne Luftführung sorgt dafür, dass sich kein Kondensat auf dem Schaltschrank-Dach bilden kann
Die Kühlgeräte verfügen über zwei völlig getrennte Luftkreisläufe. Im Innenkreis (Schrankseite) erfüllen die Kühlgeräte die Schutzart IP 54. Die Kühlung im Inneren des Serverschrankes erfolgt über eine Kompressionskühlanlage. Als Kältemittel
kommt das Sicherheitskältemittel R 134a zur Verwendung.
Kondensatverdunstung enthalten: Hierbei handelt es sich um eine kleine Heizpatrone über welche das Kondensat geleitet wird und dabei verdunstet. Somit ist bei diesem Geräte keine zusätzliche Kondensatleitung (Abführung) notwendig.
Spezifikationen
- Nennspannung: V ~ 230
- Nennfrequenz: Hz 50/60
- Kühlleistung bei L35L35: W 2700
- Kühlleistung bei L35L50: W 2300
- Leistungsaufnahme bei L35L50: W 1580
- Stromaufnahme CE bei L35L35: A 7
- Anlaufstrom: A 38
- Kalibrierung der Schutzeinrichtung: A 12
- Interne Betriebstemperatur min/max °C +25 / +45
- Externe Betriebstemperatur min/max °C +20 / +55
- Schutzgrad interner Kreislauf CE IP 54
- Externer Schalldruck dB(A) 77
- Höhe / Breite / Tiefe 480 x 800 x 450 mm
- Gewicht kg 74,5
- Made in Western-Europe
-
Hersteller-Garantie: 18 Monate - siehe Garantieerklärung unten (PDF)
- Garantieverlängerung auf 36 Monate optional erhältlich (siehe Zubehör)
Hinweise zum Betrieb von Serverschränken mit Klimaanlage:
Die Prüfung und Berechnung der notwendigen Leistung der Klimaanlage für eine störungsfreie Funktion der eingebauten Komponenten obliegt dem Kunden.
Bitte beachten Sie, dass bei Luft-/Luftwärmetauscher-Klimaanlagen eine ausreichende Luftzufuhr (mit Zimmertemperatur oder darunter) am Aufstellungsort gewährleistet sein muss, da die Klimaanlage Wärme abgibt und ihre Effizienz bei erwärmter Umgebung absinkt.
Bitte berücksichtigen Sie für den Aufstellungsort des Schrankes mit Klimaanlage die erhöhte Geräuschemission der Klimaanlage im Betrieb von 60 bis 70 dB(A) (Herstellerangabe). Unter ungünstigen Bedingungen z.B. durch reflektierende Wände in einem kleinen Raum, kann dieser Wert noch höher liegen.
Wissenswertes zu klimatisierten Serverschränken erfahren Sie von unseren geschulten Fachberatern, hier in unserem Tech-Blog oder auch zum Download (PDF 5 MB) hier im IT-Leitfaden Klimatisierte 19"-Serverschränke.
