Die Serverschränke und Netzwerkschränke der RIE-Reihe von TRITON bieten Ihnen mit erhöhtem Schutzgrad die sichere Montage Ihrer Geräte und den Schutz insbesondere vor Wasser und Staub bestimmt.
Schutz vor:
- Staub- und Schmutzpartikeln in der Luft
- Tropf- und Spritzwasser von oben
Der geschützte RIE-Schrank ist in dieser Ausführung für Gewerbeflächen, Industriehallen, Logistik zur Einzelaufstellung in den Seitenwänden ausgestattet mit:
- 2 Stück Aktiv-Ventilatoren, Filterlüfter links oder rechtseitig im unteren Schrankbereich einblasend (optional auch rückseitig), ca. 120 m²/h Luftdurchsatz
- 1 Stück Aktivventilator, Filterlüfter, auf der Gegenseite im oberen Schrankbereich ausblasend, ca. 60 m²/h Luftdurchsatz
Bei höherer Wärmelast im Schrank können auf Wunsch mehr Ventilatoren eingebaut werden.
Der Schutz vor eindringendem Staub wird bei diesem Modell durch zwei Maßnahmen erreicht:
1. Abdichtung des Schrankes mit allen Anbauteilen, wie Türen, Seitenteile etc. bis Schutzgrad IP 54-Fähigkeit
2. Leichter Überdruck im Schrank, gewährleistet eine effektive Abführung der erwärmten Luft aus dem Schrank und behindert das Eindringen von Staubpartikeln höchst effizient.
Die Seitenwände sind mit Schrauben am Rahmen befestigt und ebenso wie die Türen mit einer Schaumdichtung versehen.
Er wird komplett montiert geliefert.
Schrank-Maße:
- Nutzhöhe innen: 42 HE
- Aussenhöhe: 1.970 mm
- Aussenbreite: 800 mm
- Aussentiefe: 1.000 mm
- Maximale Einbautiefe = 900 mm (je 50 mm Abstand zu Fronttür und Rückwand/-tür)
Technische Spezifikationen
- 19“-Standverteiler mit Schutzgrad IP54
- Bestandteil des Verteilers sind 4 verstellbare vertikale Lochrasterschienen für Käfigmuttermontage (6 in Verteilern, die tiefer als 800 mm sind).
- Verteilerkonstruktion als geschweißter Stahlrahmen mit abnehmbaren geschraubten Wänden und Türen
- Die zulässige Belastbarkeit der einzelnen Türen beträgt max. 20 kg.
- Die Mindestauftragsdicke beträgt 65 µm.
- Diese Schränke sind für den Einbau von Daten- und Telekommunikationsanlagen und ihrer Verteilersysteme bestimmt.
- Der Rahmen sowie alle abnehmbaren Teile (Seiten- und Rückwände, Türen, ...) sind mit Erdungskabeln verbunden, die während der gesamten Nutzungsdauer des Schrankes ordnungsgemäß befestigt und eingesteckt sein müssen.
- Im Boden des Verteilers befindet sich eine M8-Schraube als Haupterdungspunkt.
- Kabeleinführung im Dach und Boden 300 x 100 mm mit abgedichteter Blende. Im Beipack des Verteilers ist ein Mehrfachkabeldurchlass mit erhöhtem Schutzgrad.
- 1 x Fronttür mit 4mm-Sicherheitsglas, inkl. Schwenkhebelgriff, Mehrpunktschließung und Schloss!
- Türanschlag rechts/links wechselbar
- Türöffnungswinkel 180°
- 1 x Rückwand, verschraubt, herausnehmbar
- 2 x Seitenwände, verschraubt, herausnehmbar
- 4 x Nivellierfüße
- Erdung für alle Anbauteile inklusive
- Farbe lichtgrau (RAL7035)
- Schutzgrad IP 54
- Maximallast: 800 kg
Spezifikation der Aktiv-Lüfter
- Widerstandsfähiger Alluminiumdruckguss Rahmen (ADC12), für perfekte Langlebigkeit
- PBT UL 94V-0 , thermoplastische Laufräder, selbstlöschend
- Kugellager
- Impedanzgeschützt
- 50.000 Std. Lebenserwartung nach DIN622
- Kompakte Abmessung für jegliche Einbausituation
- Effiziente Betriebsbedingungen
- Nennspannung: 230V AC
- Frequenzbereich: 50 / 60 Hz
- Aufnahmeleistung: 17 / 15 W
- Nennstrom: 0,14 / 0,11 A
- Blockierstrom: 0,17 / 0,15 A
- Drehzahl: 2.700 / 3.100 RPM
- Luftfördermenge max.: 2,60 / 3,00 m³/min
- Druckaufbau max.: 8,00 / 8,00 mm H2O
- Geräuschentwicklung: 42 / 46 dB (A)
- Gewicht: 530g
- Flachsteckanschluss
- komplett vormontiert mit dem Kunststoffgehäuse und innenliegender Filtermatte
- Filtermatte während des Betriebs wechselbar
- Montage: snap-in - innerhalb von Sekunden
IT-BUDGET GmbH ist seit 20 Jahren TRITON Montagepartner: Gerne beraten wir Sie zum passenden TRITON-Schrank und sinnvollem Zubehör.
Montage-Service
Mit unserer eigenen Montageabteilung führen wir sowohl
- Vor-Montagen (Off-site Montage) zur einsatzfertigen Auslieferung von 19"-Schränken an den Verwendungsort aus,
- als auch Aufstellung und Montage der Schränke vor Ort (On-Site Montage).
Optional bieten wir gerne an:
- Höhe in HE: 27 HE, 32 HE, 37 HE
- Tiefe: 600 oder 800 mm
- Erweiterung der aktiven Belüftung um 2, 4 oder 6 Filterlüfter
- Unterbau: Sockel oder Rollen
- Überwachung: Monitoring, Temperatur- und Feuchtigkeitsüberwachung
- Sicherheit: Zutrittskontrolle und elektronische Sicherheitsschließungen
- Fronttür: Vollblechtür statt Sichttür
- senden Sie uns einfach eine eMail mit den gewünschten Ausstattungen an angebot@it-budget.de oder lassen Sie sich telefonisch von unseren Technikern beraten unter 0 61 28 / 48 9 55 - 0
Angaben zur Produktsicherheit
Herstellerinformationen:
TRITON - resistered by IT-BUDGET GmbH
Idsteiner Straße 81a
Hessen
Taunusstein, Deutschland, 65232
info@it-budget.de

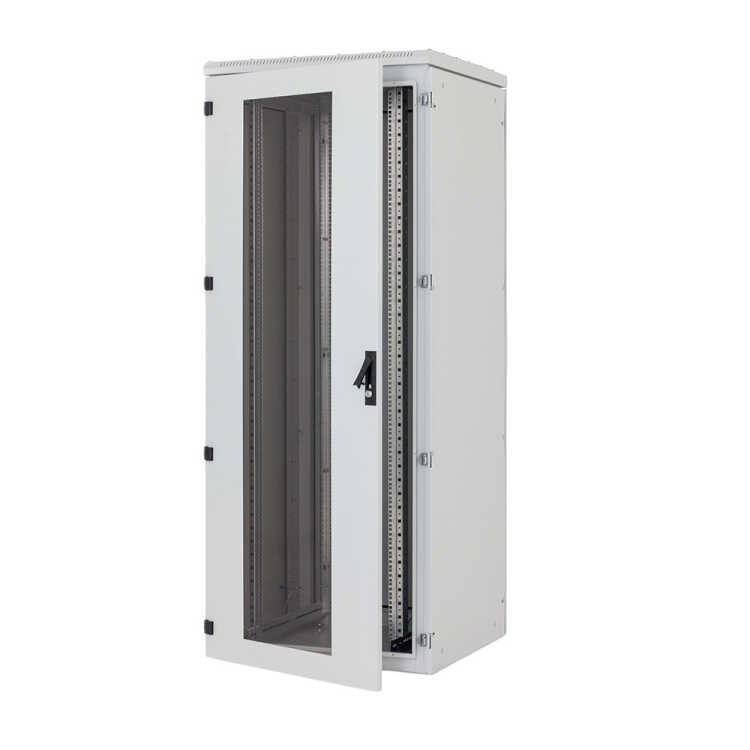

Der 19"-Serverschrank TRITON RIE resistered mit Staub- und Wasserschutz IP54 in 42 HE mit einer Breite von 800 und einer Tiefe von 1000 mm, einer Sichttür und Rückwand. Er kommt mit 3 Aktiv-Lüfter vormontiert und in der Farbe lichtgrau
