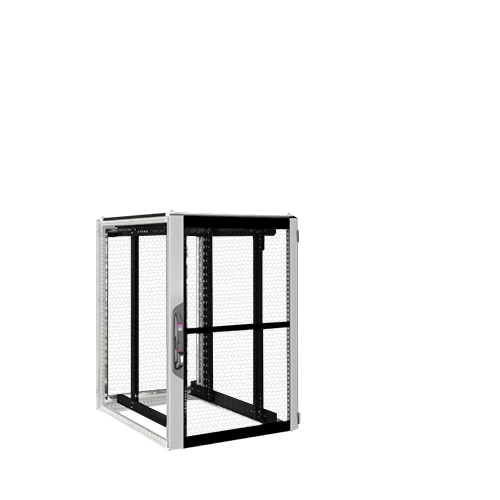

Dieser VX IT Serverschrank ist mit perforierten (belüfteten) Türen ideal für kühle (bis maximal 25°C) oder gekühlte Räume (z.B. Serverräume, Rechenzentren).
Zusätzliche zur passiven Belüftung läßt er sich mit Ventilatoreinheiten aktiv belüften.
Der Schrank wird ohne Seitenwände angeboten, so daß Sie nach Ihrem Bedarf entscheiden können, ob und welche Art Seitenwände Sie dazu kaufen.
Maße:
- Nutzhöhe innen: 24 HE
- Aussenbreite: 800 mm
- Aussentiefe: 1.000 mm
- Einbautiefe: ca. 900 mm
- Aussenhöhe: 1.200 mm
Rahmengestell:
Vormontiertes IT-Rack, bestehend aus einem verwindungssteifen, verschweißten, allseitig symmetrischen Rahmengestell aus gewalzten, 9-fach gekanteten, geschlossenen Hohlprofilen, mit Lochung im Maßraster von 25 mm.
Rahmen mit integrierten Blindnietmuttern M6, zur schutzartgerechten Befestigung von Beschlagteilen am Profil. Alle Profilkanten abgerundet.
Horizontale Profile mit integrierter Rinne oberhalb der PU Schaum-Dichtung zum Schutz der selbigen.
Umlaufend gleiche Profile mit zwei Montageebenen, von innen und außen zugänglich, für den platzsparenden und schnellen Innenausbau.
Vierkantlochung rundum für den Einsatz von Käfigmuttern und metrische Schrauben bis M8.
Boden:
Angeschweißter Bodenrahmen mit integrierter Verstärkung zur direkten Verschraubung des Schrankes von der Gehäuseinnenseite mit dem Untergrund. Offener Bodenrahmen, ohne Bodenbleche, wahlweise zur individuellen Bestückung mit Bodenmodulen aus dem Zubehörprogramm.
Anreihbar nach allen Seiten.
Belastbar bis 8.000 N (ca. 800 Kg), statisch, bis 8.000 N (ca. 800 Kg) nach UL 2416.
Front- und Rücktür:
Vorne Aluminiumstahlblechtür, belüftet, mit perforiertem Stahlblech-Inlett, mit 85 % freier Belüftungsfläche, eingefasst in Aluminiumprofilen, vertikal silbergrau eloxiert, horizontal lackiert, RAL 9005.
Tür zweifach scharniert, mit Stangenverschluss zweifach verriegelt. Türanschlag wechselbar, mit unverlierbaren Scharnierstiften, Türöffnungswinkel 240° bei Einzelaufstellung, 105° in Anreihung.
Stahlblechrücktür, einteilig, belüftet. Perforierte Fläche mit 85 % freier Belüftungsfläche.
Rücktür, mit herausnehmbaren Türrohrrahmen mit integrierter Lochung im Maßraster von 25 mm und integrierten Hammerkopfausschnitten zur Kabelabfangung zweifach scharniert, mit Stangenverschluss zweifach verriegelt.
Türanschlag wechselbar, mit unverlierbaren Scharnierstiften, Türöffnungswinkel 240° bei Einzelaufstellung und 134° in Anreihung.
Anreihscharniere mit 180° Öffnungswinkel für Front- und Rücktür, gesondert über das Zubehörprogramm erhältlich.
Beide Türen mit Komfortgriff für Profilhalbzylinder (30/10) mm, bestückt mit Sicherheitsschließung 3524 E.
Dachblech:
Dachblech, mehrteilig, mit beidseitiger Kabeleinführung in der gesamten Schranktiefe, über Bürstenleisten. Die mehrteilige Ausgestaltung ermöglicht eine Demontage des Dachbleches trotz bereits erfolgter
Verkabelung, was eine deutlich vereinfachte Nach- oder Umrüstung ermöglicht. Dach inkl. verdecktem Ausbruch zur Aufnahme einer Lüftereinheit zur aktiven Belüftung. Zur Unterstützung einer passiven
Belüftung lässt sich das Deckblech wahlweise mittels Bolzen auf Distanz setzen.
Montageebenen:
Schrank vormontiert mit zwei 19"- Montageebenen, vorne und hinten.
Die statische Gesamtbelastbarkeit beider Montageebenen beträgt 8.000 N (ca. 800 Kg)
Dynamische Belastbarkeit (Bewegung auf Transportmodul) bis 8.000 N. (ca. 800 Kg)
Montageebene bestehend aus Universalprofilschienen für Server-, Netzwerk- und Elektronikanwendungen, vorne und hinten, tiefenvariabel, im Maßraster von 12,5 mm, an Quertraverse oben und unten im Schrankrahmengerüst, verschraubt.
Die zölligen Montageebenen lassen sich sowohl symmetrisch, als auch asymmetrisch, seitlich versetzt, im Gehäuse positionieren.
Die Realisation alternativer Befestigungsmaße 21", 23" oder für 24"-Komponenten ist ebenfalls möglich.
Profilschienen vorne und hinten, Materialstärke 2,0 mm, inklusiv zusätzlichem Lochbild nach Standard EIA 310 E.
Alle Höheneinheiten an den Profilschienen gekennzeichnet und gegenläufig durchnummeriert.
HE-Kennzeichnung beider Montageebenen zur vereinfachten Montage der Ausbaukomponenten von vorne außen und hinten innenliegend ablesbar.
Profilschienen vorne vorbereitet für die werkzeuglose Aufnahme von Kabelführungshilfen zur Organisation einer strukturierten Verkabelung in höchster Packungsdichte.
Profilschienen hinten vorbereitet zur beidseitigen Aufnahme einer Power Distribution Unit (PDU) im 1 HE Formfaktor zur Elektrifizierung des Schrankes, ohne Verbrauch an Ausbauvolumen durch die besonders platzsparende seitliche Montage zwischen Montageebene und Seitenwand im Zero-U Space.
Lieferumfang:
Lieferumfang inkl. praxiserprobtem Montagezubehör, wie Distanzstücken zum optionalen Anheben des Abdeckblechs, Befestigungszubehör für 19"-Ausbaukomponenten bestehend aus 12 Stk. 19"-Fastener 1 HE, kontaktierend und 25 Stk. Innensechsrund-Schrauben, leitend, mit Unterlegscheiben in der Gewindegröße M5.
Potenzialausgleich/Erdung:
Alle Beplankungsteile mit automatischem Potenzialausgleich bzw. vorbereitet zur Befestigung von Erdungsbändern.
19"-Befestigungszubehör ist im Lieferumfang lose beigelegt.
Ein Potenzialausgleichsset ist im Zubehör erhältlich.
Seitenwände:
Seitenwände nicht im Lieferumfang enthalten, sie sind im Zubehör erhältlich.
QR Code:
Gedruckter QR Code auf allen Flachteilen, Dach, Wände, Türen und Typenschild, dient der eindeutigen Kennzeichnung einzelner Bestandteile, dem einfachen Abruf relevanter Produkt-Informationen und
-Dokumentationen, sowie der eindeutigen Nachverfolgbarkeit dieser Einzelteile.
Material:
Schrankgerüst, Dach: Stahlblech 1,5 mm
Rücktür: Stahlblech 1,5 mm
Fronttür: Aluminium, Stahlblech 1,5 mm
19"-Profilschienen: Stahlblech 2,0 mm
Oberflächenausführung (Stahlblech):
Dreifache Behandlung der Oberfläche als Korrosionsschutz und zur Beständigkeit gegenüber Mineralölen, Schmierstoffen, Bearbeitungsemulsionen und Lösungsmitteln: Nanokeramische Beschichtung,
Elektrophorese-Tauchgrundierung, Lackierung in RAL 7035/9005, Struktur pulverbeschichtet.
Schutzklassen:
Schutzart nach IEC 60 529 (mit montierten Seitenwänden oder in
abgedichteter Anreihung): IP 20
Schutzart nach NEMA (mit montierten Seitenwänden oder in abgedichteter
Anreihung): TYP12
Oberfläche:
Flachteile, Türen, Innenausbau, lackiert RAL 7035/9005
Aluminiumfronttüre, vertikal, Aluminium, silbergrau eloxiert
Aluminiumfronttüre, horizontal, Aluminium, lackiert, RAL 9005
Aluminiumfronttüre, Stahlblech Inlett, lackiert, RAL 9005
Approbationen:
UL2416 NITW (NFPA70, NFPA75)
IEC/EN 60950 (CB Zertifikat und Report)
IEC/EN 62368 (CB Zertifikat und Report)
Hersteller: Rittal GmbH & Co. KG
