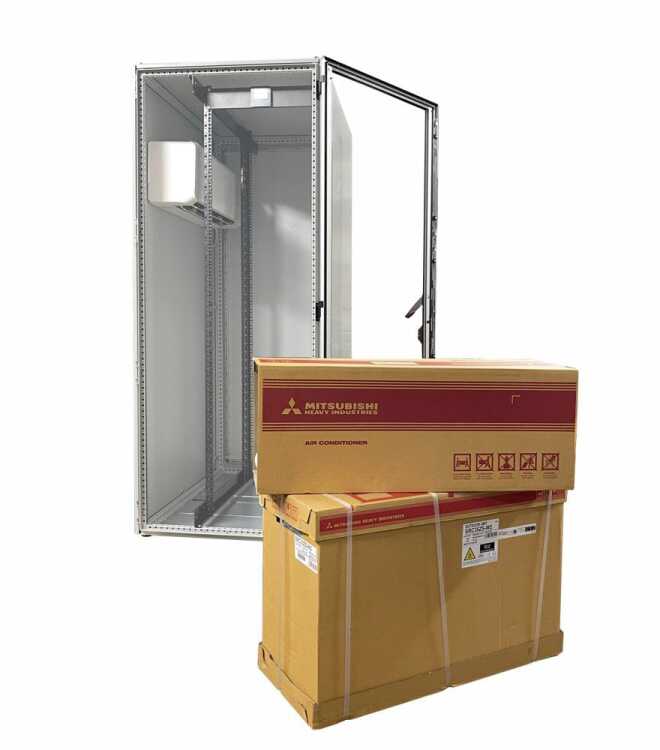

Dieser VX-IT 19"-Schrank von RITTAL ist als Serverschrank optimiert für höhere Wärmelasten und serienmäßig ausgestattet mit einer innenliegenden Split-Klimaanlage des Herstellers Mitsubishi Heavy Industries.
Im Lieferumfang enthalten ist die Aussenkühleinheit!
Option im Lieferumfang: bitte sprechen Sie hierfür unsere Fachberater an, sie erstellen Ihnen gerne ein optimal passendes Angebot
Beistellung des Kühlgerätes durch den Kunden (zum Beispiel von Unternehmen der Kälte- und Klimatechnik).
In diesem Fall wird der Serverschrank in den technischen Details in unserer Montageabteilung vorbereitet für die schnelle und einfache Montage der kundenseitig beigestellten Klimaanlage.
Unsere technischen Berater erreichen Sie unter Telefon +49(0)6128/48955-21oder per eMail unter cooling@it-budget.de
Spezifikationen des Klimagerätes:
Die Mitsubishi Klimaanlage SRK25ZS-WF / SRC25ZS-W2 für Server in Split-Ausführung
Die Split-Klimaanlage kühlt, filtert und entfeuchtet die warme Luft im Serverschrank-Innenraum. Das Außengerät kann individuell aufgestellt werden: Außerhalb des Gebäudes auf dem Boden, an der Wand, auf dem Dach oder im Gebäude in gut belüfteten Räumen.
Weitere Informationen:
- Modernes Design mit attraktiver Frontblende
- Intregrierter WLAN-Adapter (WF-RAC)²
- 3 verschiedene Farbvarianten
- Hochglanz-Weiß (SRK-ZS-WF)
- Titan (SRK-ZS-WFT)
- Hochglanz-Weiß/Schwarz (SRK-ZS-WFB)
- Besonders leiser Betrieb bis zu 19 dB(A)
- Individuell einstellbare Pendellamellen
- Wochentimer-Funktion mit Infrarotfernbedienung programmierbar
- BIOClean-Filter und auswaschbarer Geruchsfilter zur Reinigung der Raumluft
Benötigte Adapterplatinen für weitere Anbindungsmöglichkeiten:
Betriebs-/Alarmmeldung, Fern-Ein/Aus: SC-BIKN2-E und CompTrol-Produkte Superlink-Bus: SC-ADNA-E und zusätzlich SC-BIKN2-E CompTrol-Serie: SC-BIKN2-E
Farbe: weiß
Lieferumfang:
- 1 x SRK25ZS-WF (Innengerät)
- 1 x SRC25ZS-W2 (Außengerät)
- 1 x Infrarot-Fernbedienung
Kühldaten:
- Kühlleistung: 2500 (900 - 3100) W
- Leistungsaufnahme: 620 (190 - 900) W
- Energieeffizienzklasse Kühlen: A+++
- Energieeffizienzgröße: SEER 8,50
- Pdesignc@ 35°: 2500 W
- Energieverbrauch Kühlen, jährlich 103 kW/h
Heizdaten:
- Heizleistung 3200 (900 - 4500) W
- Leistungsaufnahme: 740 (200 - 1420) W
- Energieeffizienzklasse Heizen A++
- Energieeffizienzgröße SCOP 4.70
- Pdesignh@ -10°: 2700 W
- Energieverbrauch Heizen, jährlich 804 kWh
Wirkungsgrad:
- Kühlen EER: 4,03
- Heizen COP: 4,32
Abmessungen des Moduls:
- Innenmodul: H x B x T 290x870x230 mm
- Außenmodul H x B x T: 540 x 842 x 290 mm
Einsatzbereich:
- Außentemperatur Kühlbetrieb: - 15 bis + 46 C°
- Außentemperatur Heizbetrieb: - 15 bis + 24 C°
Anschlüsse und Elektrische Daten:
- Spannungsversorgung (Außengerät): 230/1/50, N, PE (V/PH/HZ)
- Bertiebsstrom Kühlen/Heizen/Anlaufstrom : 3,1/3,6/3,6 A
- Absicherungs,träge (z.B. NEOZED): 16 A
- Kabel, Einspeisung, mind.: 3 x 1,5 mm²
- Kabel zw. Außen-/Innen, mind.: 4 x 1,5 mm²
Kältemittel und Kältemittelleitungen:
- Leistungslänge Außen-/Innengerät, max.: 20 m
- Höhendifferenz, Außengerät höher/tiefer, max.: 10/10 m
- Kältemittel/GWP/CO²-Äquivalent: R32/675/1 kg R32 entspricht 0,675 t CO2
- Kältemittelmenge (vorgefüllt): 620 ml
- Kältemittelvorfüllung für Leistungslänge bis: 15 m
- Kältemittelnachfüllmenge pro m Flüssigkeitsltg.: 20 g
- Kältemitteleinspritzung: m Außengerät, Exp.-Ventil+Kapillare
- Kältemaschinenöl Typ/Ölinhalt: MB75/300 Typ/ml
- Flüssigkeitsleistung/Geräteanschluss: Ø6/Ø1/4" mm/Zoll
- Sauggasleitung/Geräteanschluss: Ø10/Ø3/8" mm/Zoll
- Wärmeisolierung, dampfdiffusionsdicht: alle Leitungen
Technische Daten Außengerät:
- Luftmenge, max Kühlen/Heizen: 1.644/1.416 m³/h
- Schalldruckpegel Kühlen/heizen (gem. JIS): 46/46 dB(A)
- Schalldruckpegel Silent Kühlen/heizen (gem. JIS): 42/43 dB(A)
- Schaltleistungspegel Kühlen/Heizen: 56/56 dB(A)
- Abmessung (HxBxT): 540 x 842 x 290 mm
- Gewicht: 31,0 kg
Technische Daten Innengerät:
- Ventilator, Anzahl Stufen: 4 Stück
- Luftmenge (ULo/Lo/Me/Hi) Kühlen: 300/354/480/594 m³/h
- Luftmenge (ULo/Lo/Me/Hi) Heizen: 354/402/522/678 m³/h
- Kaltluftstrom, Wurfweite: 8 m
- Kondensatpumpe, Förderhöhe (ab Geräteunterkante) o mm
- Kondensatleitung, Anschluss: Ø16 mm
- Frischluft-/Fortluftanschluss, perforiert: o/o mm
- Luftfilter, Long-Life-Filter (waschbar)/Allergen-Filter: •/•
- Schalldruckpegel (ULo/Lo/Me/Hi - gem. JIS) Kühlen: 19/23/28/36dB(A)
- Schalldruckpegel (ULo/Lo/Me/Hi - gem. JIS) Heizen: 19/24/30/39dB(A)
- Schallleistungspegel Kühlen/Heizen (Hi): 50/53 dB(A)
- Abmessung Gerät (HxBxT): 290 x 870 x 230 mm
- Gewicht: 9,5 kg
Regelung:
- Kabelfernbedienung: RC-E5/RC-EX3A/RC-ES1/RCH-E3 (nicht im Lieferumfang inbegriffen)
- Fernbedienung inklusive: Infrarotfernbedienun
- WLAN-Adapter inklusive: WLAN-Adapter im Innengerät integriert ( nicht bei Verwendung von SC-BIKN2-E)
Gewicht Innengerät/Außenteil: 9,5/31,0 kg
Hinweis: Die Installation darf nur von Fachpersonal getätigt werden.!!
Spezifikationen des Schrankes:
Maße:
- Nutzhöhe innen: 42 HE
- Aussenbreite: 800 mm
- Aussentiefe: 1.200 mm
- Einbautiefe: ca. 1.100 mm
- Aussenhöhe: 2.000 mm
Rahmengestell:
Vormontiertes IT-Rack, bestehend aus einem verwindungssteifen, verschweißten, allseitig symmetrischen Rahmengestell aus gewalzten, 9-fach gekanteten, geschlossenen Hohlprofilen, mit Lochung im Maßraster von 25 mm.
Rahmen mit integrierten Blindnietmuttern M6, zur schutzartgerechten Befestigung von Beschlagteilen am Profil. Alle Profilkanten abgerundet.
Horizontale Profile mit integrierter Rinne oberhalb der PU-Schaum-Dichtung zum Schutz der selbigen.
Umlaufend gleiche Profile mit zwei Montageebenen, von innen und außen zugänglich, für den platzsparenden und schnellen Innenausbau.
Vierkantlochung rundum für den Einsatz von Käfigmuttern und metrische Schrauben bis M8.
Boden:
Angeschweißter Bodenrahmen mit integrierter Verstärkung zur direkten Verschraubung des Schrankes von der Gehäuseinnenseite mit dem Untergrund.
Bodenrahmen geschlossen mit Bodenmodulen, verschiebbar.
Anreihbar nach allen Seiten. Belastbar bis 18.000 N (ca. 1800 Kg), statisch, bis 15.000 N nach UL 2416.
Front- und Rücktür:
Vorne Aluminiumsichttür (IP 55) mit Sichtscheibe aus 3 mm Einscheibensicherheitsglas (ESG), eingefasst in Aluminiumprofilen, vertikal silbergrau eloxiert, horizontal lackiert, RAL 9005.
Tür, mit aufgeschäumter Dichtung, dreifach scharniert, mit Stangenverschluss vierfach verriegelt. Türanschlag wechselbar, mit unverlierbaren Scharnierstiften, Türöffnungswinkel 240° bei Einzelaufstellung, 105° in Anreihung.
Stahlblechrücktür, geschlossen (IP 55), mit geschäumter PU-Dichtung. Rücktür, mit integriertem Verstärkungsprofil dreifach scharniert, mit Stangenverschluss dreifach verriegelt.
Bedienung komplett von der Außenseite, kein Zugriff im Bereich der Ausbauten notwendig.
Türanschlag wechselbar, mit unverlierbaren Scharnierstiften, Türöffnungswinkel 240° bei Einzelaufstellung und 160° in Anreihung.
Anreihscharniere mit 180° Öffnungswinkel für Front- und Rücktür, gesondert über das Zubehörprogramm erhältlich.
Beide Türen mit Komfortgriff für Profilhalbzylinder (30/10) mm, bestückt mit Sicherheitsschließung 3524 E.
Dachblech: einteilig geschlossen, verschraubt
Montageebenen:
Schrank vormontiert mit zwei 482,6 mm (19") - Montageebenen, vorne und hinten.
Die statische Gesamtbelastbarkeit beider Montageebenen beträgt 18.000 N.
Dynamische Belastbarkeit (Bewegung auf Transportmodul) bis 10.000 N.
Montageebene bestehend aus Universalprofilschienen für Server-, Netzwerk- und Elektronikanwendungen, vorne und hinten, tiefenvariabel, im Maßraster von 12,5 mm, mit Montagewinkel oben und unten am Schrankrahmengerüst, verschraubt.
Die zölligen Montageebenen lassen sich sowohl symmetrisch, als auch asymmetrisch, seitlich versetzt, im Gehäuse positionieren.
Die Realisation alternativer Befestigungsmaße 21", 23" oder für 24"-Komponenten ist ebenfalls möglich.
Profilschienen vorne und hinten, Materialstärke 2,5 mm, inklusiv zusätzlichem Lochbild nach Standard EIA 310 E.
Alle Höheneinheiten an den Profilschienen gekennzeichnet und gegenläufig durchnummeriert.
HE-Kennzeichnung beider Montageebenen zur vereinfachten Montage der Ausbaukomponenten von vorne außen und hinten innenliegend ablesbar.
Profilschienen vorne vorbereitet für die werkzeuglose Aufnahme von Kabelführungshilfen zur Organisation einer strukturierten Verkabelung in höchster Packungsdichte.
Profilschienen hinten vorbereitet zur beidseitigen Aufnahme einer Power Distribution Unit (PDU) im 1 HE Formfaktor zur Elektrifizierung des Schrankes, ohne Verbrauch an Ausbauvolumen durch die besonders platzsparende seitliche Montage zwischen Montageebene und Seitenwand im
Zero-U Space.
Lieferumfang:
Lieferumfang inkl. praxiserprobtem Montagezubehör, wie Distanzstücken zum optionalen Anheben des Abdeckblechs, Befestigungszubehör für 19"-Ausbaukomponenten bestehend aus 12 Stk. 19"-Fastener 1 HE, kontaktierend und 25 Stk. Innensechsrund-Schrauben, leitend, mit
Unterlegscheiben in der Gewindegröße M5.
Potenzialausgleich/Erdung:
Alle Beplankungsteile mit automatischem Potenzialausgleich bzw. vorbereitet zur Befestigung von Erdungsbändern.
19"-Befestigungszubehör ist im Lieferumfang lose beigelegt.
Ein Potenzialausgleichsset ist im Zubehör erhältlich.
Seitenwände:
2 einteilige Seitenwände, verschraubte Variante (IP 55)
QR Code:
Gedruckter QR Code auf allen Flachteilen, Dach, Wände, Türen und Typenschild, dient der eindeutigen Kennzeichnung einzelner Bestandteile, dem einfachen Abruf relevanter Produkt-Informationen und -Dokumentationen, sowie der eindeutigen Nachverfolgbarkeit dieser Einzelteile.
Material:
Schrankgerüst, Dach: Stahlblech 1,5 mm
Rücktür: Stahlblech 1,5 mm
Fronttür: Aluminium 1,5 mm, ESG 3,0 mm
19"-Profilschienen: Stahlblech 2,5 mm
Oberflächenausführung (Stahlblech):
Dreifache Behandlung der Oberfläche als Korrosionsschutz und zur Beständigkeit gegenüber Mineralölen, Schmierstoffen, Bearbeitungsemulsionen und Lösungsmitteln:
Nanokeramische Beschichtung, Elektrophorese-Tauchgrundierung, Lackierung in RAL 7035/9005, Struktur pulverbeschichtet.
Schutzklassen:
Schutzart nach IEC 60 529 (mit montierten Seitenwänden oder in abgedichteter Anreihung): IP 55
Schutzart nach NEMA (mit montierten Seitenwänden oder in abgedichteter Anreihung): TYP12
Oberfläche:
Flachteile, Türen, Innenausbau, lackiert RAL 7035/9005
Aluminiumfronttüre, vertikal, Aluminium, silbergrau eloxiert
Aluminiumfronttüre, horizontal, Aluminium, lackiert RAL 9005
Approbationen:
UL2416 NITW (NFPA70, NFPA75)
IEC/EN 60950 (CB Zertifikat und Report)
IEC/EN 62368 (CB Zertifikat und Report)
Hersteller: Rittal GmbH & Co. KG
Angaben zur Produktsicherheit
Herstellerinformationen:
RITTAL / MITSUBISHI manufactured by IT-BUDGET
Idsteiner Straße 81a
Hessen
Taunusstein, Deutschland, 65232
info@it-budget.de
