Ausführung
Mit Überspannungsschutz und Entstörfilter
Beschreibung

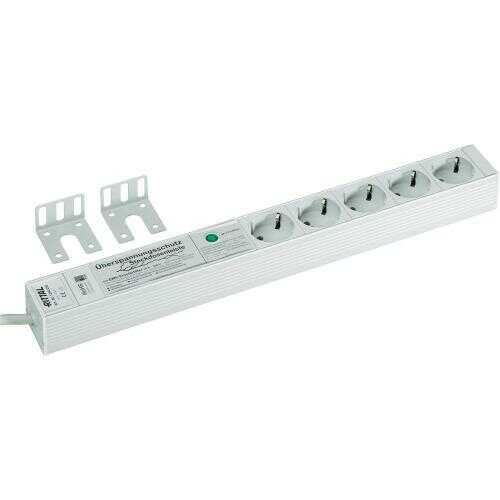

Die Steckdosenleisten sind in verschiedenen Ländervarianten mit unterschiedlichen Funktionselementen lieferbar. Besonderes Augenmerk wurde auf eine praxisgerechte und universelle Befestigung gelegt: Mit einem in vier Positionen einsetzbaren Winkel wird eine variable Befestigungsmöglichkeit geschaffen. So kann z. B. die 482 mm lange Steckdosenleiste wahlweise an 482,6 mm (19")-Profilschienen, am 19"-Montagerahmen, am Gehäuserahmen oder im hinteren Bereich der Wandverteiler montiert werden. Ohne zusätzliches Befestigungszubehör kann die Steckdosenleiste an allen Profilen mit 25 mm-Maßraster eingesetzt werden. Das erleichtert enorm die Auswahl, bietet zusätzliche Flexibilität und spart zudem Lagerhaltung. Auch an die Kabelführung der Zuleitung wurde gedacht, bei Montage im 482,6 mm (19")-Profil ist ausreichend Platz, um die Zuleitung knickfrei zwischen Steckdosenleiste und Profilschiene zu führen. Durch die Anordnung der Schuko Dosentöpfe im 45°-Winkel ist der uneingeschränkte Einsatz von Winkelsteckern möglich.
Material
Aluminiumprofil, natur eloxiert
Steckdoseneinsätze: Polycarbonat
Normen
DIN 49 440-1
Überspannungsschutz für Niederspannung: DIN EN 61 643-11 (VDE 0675 Teil 6-11)
Lieferumfang
Steckdosenleiste
2 Befestigungswinkel
Inkl. Befestigungsmaterial
Inkl. Anschlusskabel, ohne Stecker, 2 m, H05VV-F3G1,5
Hinweis
Eine Laststrom-Reserve zur Vorbeugung von Fehlauslösungen durch Einschaltstromspitzen ist abhängig vom
Anwendungsfall ratsam
Befestigungsabstand variabel in einer Spanne von 25 mm, angegeben ist das Maß Lochmitte - Lochmitte der Befestigungswinkel
Abmessungen
Höhe: 44 mm
Tiefe: 44 mm
Länge: 482,6 mm
Einbaumöglichkeiten
Bauteile mit 25 mm-Raster
Schrankrahmen
IT Wandverteiler, hinten, quer (sofern ausreichend breit)
482,6 mm (19")-Ebene
Befestigungsmaß
452,5 mm
Toleranz: ± 25 mm
Anschlussart (elektrisch)
Aderendhülsen
Nennspannung
230 V AC
Nennstrom (max.)
16 A
Ausstattung (elektrisch)
Anzahl Steckdosen: 5
Buchse/Steckdose (Typ): D, Schuko (Typ F, CEE 7/3)
Anzahl Steckdosen und Typ: 5 x Schuko, Typ F, CEE 7/3
Farbe Steckdosentopf: grau
Länge Anschlusskabel: 2 m
Anschlusskabel (Typ)
H05VV-F3G1,5
Verpackungseinheit
1 St.
