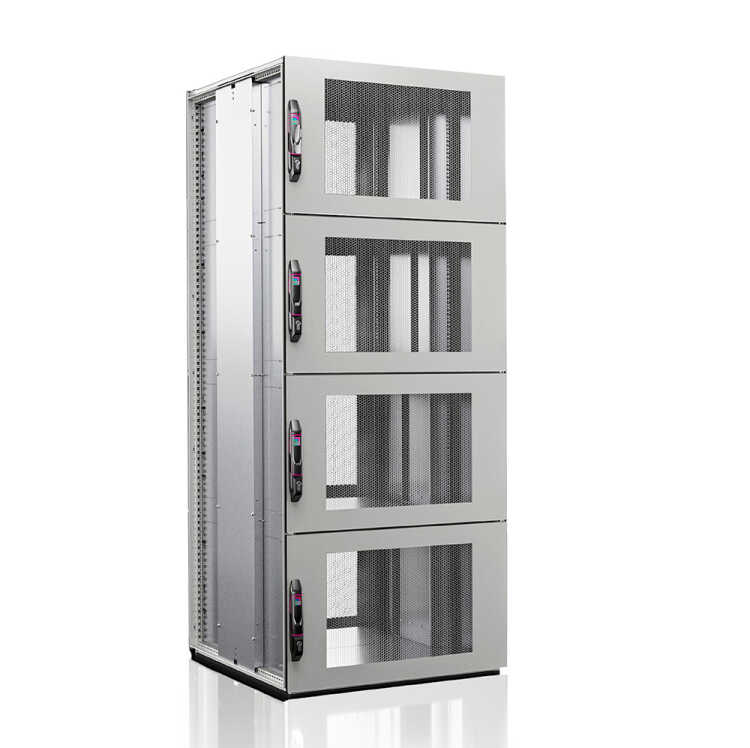

VX IT Compartment Rack
IT Rack, mit 4 in sich abgeschlossenen Installations-Compartments,
Ausbauhöhe 4x11 HE, Stahlblechtüren belüftet, vorne und hinten.
Rahmengestell:
Vormontiertes IT Rack, bestehend aus einem verwindungssteifen,
verschweißten, allseitig symmetrischen Rahmengestell aus gewalzten,
9-fach gekanteten, geschlossenen Hohlprofilen, mit integrierter Lochung
im Maßraster von 25 mm. Rahmen mit integrierten Blindnietmuttern M6, zur
schutzartgerechten Befestigung von Beschlagteilen am Profil. Alle
Profilkanten abgerundet. Horizontale Profile mit integrierter Rinne
oberhalb der PU-Schaum-Dichtung zum Schutz derselbigen gegenüber einer
Beaufschlagung von außen. Umlaufend gleiche Profile mit zwei
Montageebenen an jedem Profil, von innen und außen zugänglich, für den
platzsparenden und schnellen Innenausbau. Vierkantlochung rundum für den
Einsatz von Käfigmuttern und metrischen Schrauben bis Gewindegröße M8.
Boden:
Angeschweißter Bodenrahmen mit integrierter Verstärkung zur direkten
Verschraubung des Schrankes von der Gehäuseinnenseite mit dem
Untergrund. Geschlossener Bodenrahmen, mit vormontiertem, ausziehbaren,
zweiteiligen, geschlossenen Bodenblech.
Anreihbar nach allen Seiten. Belastbar bis 10.000 N statisch, nach UL
2416.
Front- und Rücktür:
Vorne und hinten 4 x Stahlblechtür, einteilig, belüftet, mit 85 % freier
Belüftungsfläche. Lackiert, RAL 7035. Türen verstärkt mit zwei
zusätzlichen, vertikalen Hohlprofilen mit integriertem Lochbild im 25 mm
Maßraster und integriertem Hammerkopflochbild zur Kabelabfangung. Jede
Tür ist zweifach scharniert und verfügt über ein
1-Punkt-Verschlusssystem. Der Türanschlag ist wechselbar.
Türöffnungswinkel 130° bei Einzelaufstellung und in Anreihung. Alle
Türen mit Komfortgriff für Profilhalbzylinder (30/10) mm, bestückt mit
Sicherheitsschließung 3524 E.
Dachblech:
Dachblech, einteilig, mit beidseitiger Kabeleinführung über
Bürstenleisten im Mittelteil des Dachs.
Montageebenen:
Schrank vormontiert mit 482,6 mm (19")-Montageebene, vorne und hinten je
Compartment, individuell, unabhängig voneinander einstellbar.
Montageebenen bestehend aus Universalprofilschienen für Server-,
Netzwerk- und Elektronikanwendungen, vorne und hinten, tiefenvariabel,
im Maßraster von 12,5 mm, an den integrierten Trennwänden links wie
rechts verschraubt. Luftleitbleche im 19"-Montageprofil bereits
integriert.
Profilschienen vorne und hinten, Materialstärke 2,5 mm, inklusiv
zusätzlichem Lochbild
nach Standard EIA 310 E.
Lieferumfang:
Vormontiertes Gehäuse inkl. Montageanleitung und 8 Türschlüssel
Potenzialausgleich:
Alle Beplankungsteile mit automatischem Potenzialausgleich, bzw.
vorbereitet zur Befestigung von Erdungsbändern. Front- und Rücktüren
benötigen zusätzliche Erdungsbänder für den Anschluss an das
Rahmengerüst.
19"-Befestigungszubehör im Lieferumfang beigefügt
Potenzialausgleichsset ist im Zubehör erhältlich.
Kabelkanal:
Schrank mit integrierten, vertikal verlaufenden Kabelkanälen,
beidseitig.
Jeder Kabelkanal hat entsprechend der Anzahl an Compartments voneinander
getrennte Kabelführungsbereiche, die voneinander zugriffsgeschützt sind.
Jedes Compartment verfügt daher beidseitig über je 2 gesicherte Bereiche
zur Kabelführung im Kanal, zum, oder aus dem Compartment jeweils in den
Dach und in den Bodenbereich des Gehäuses.
Seitenwände:
Seitenwände sind nicht im Lieferumfang enthalten. Trennwände links und
rechts bereits im Lieferumfang vormontiert. Es sind grundsätzlich keine
Seitenwände oder weitere Trennwände notwendig, können aber optional als
horizontal geteilte, abschließbare Seitenwand, oder einteilig
verschraubte Seitenwand, aus dem VX IT-Zubehörprogramm bezogen werden
(z.B. Abschluss einer Schrankreihe).
Zwischenboden:
Der Zwischenboden zur Abtrennung der Compartments untereinander hat eine
Tragkraft von 100 N, zur optionalen Aufnahme von Werkzeug,
Montagematerial oder der Dokumentation während der Installation.
Material:
Schrankgerüst, Dachblech: Stahlblech 1,5 mm
Trennboden zwischen den Compartments: Stahlblech 1,25 mm
Bodenblech: Stahlblech 1,0 mm
Front- und Rücktür: Stahlblech 1,5 mm
Profilschienen, 482,6 mm (19"): Stahlblech 2,5 mm
Oberflächenausführung (Stahlblech):
Dreifache Behandlung der Oberfläche als Korrosionsschutz und zur
Beständigkeit gegenüber Mineralölen, Schmierstoffen,
Bearbeitungsemulsionen und Lösungsmitteln: Nanokeramische Beschichtung,
Elektrophorese-Tauchgrundierung, Lackierung in RAL 7035, Struktur
pulverbeschichtet.
Schutzklassen:
Schutzart nach IEC 60 529 (mit montierten Seitenwänden oder in
abgedichteter Anreihung): IP 00:
Schutzart nach NEMA (mit montierten Seitenwänden oder in abgedichteter
Anreihung): IP 00
Oberfläche:
Rahmen und alle Flachteile lackiert in RAL 7035,
19"-Montagesystem, Scharniere und Griffe lackiert in RAL 9005.
