Dieses Komplettset Netzwerkverteiler enthält alle Komponenten, um bis zu 24 Nutzer in einem Datennetz zu verbinden!
Sparen Sie 10% im Gesamtpreis gegenüber dem Kauf der Einzelkomponenten.
Nutzen Sie hochwertige, langjährig erprobte Netzwerkgeräte, die technisch aufeinander abgestimmt sind.
Die Spezifikationen im Einzelnen:

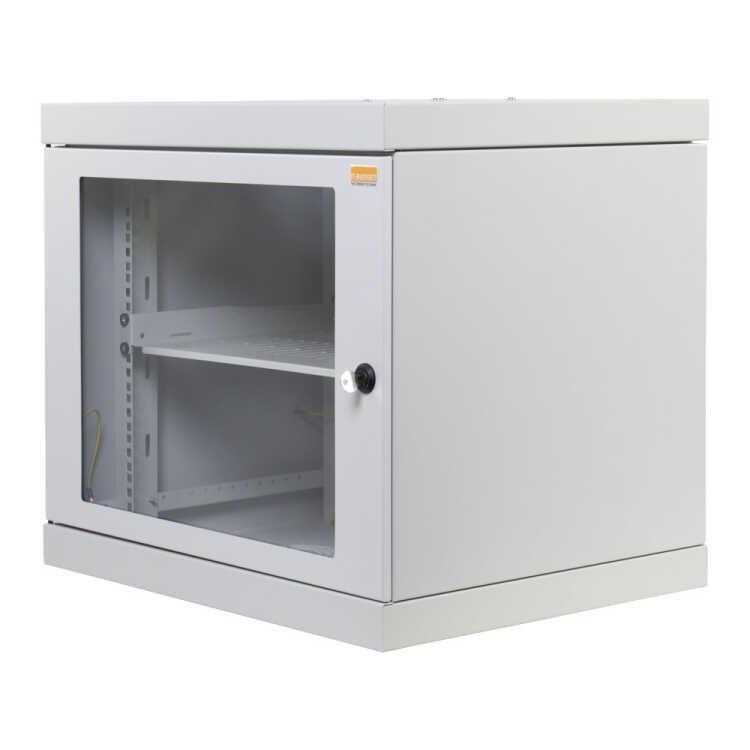

Hochwertiger 19"-Netzwerkschrank AAR von IT-BUDGET, vormontiert mit
- anschlussfertig verkabeltem Aktiv-Ventilator + Thermostat
- 19"-Fachboden für Kleingeräte
Der mit einteiligem, stabilem Stahlblechkorpus, abnehmbaren Seitenwänden für optimalen Zugang und abschließbarer Fronttür.
Dieser Schrank verspricht eine sehr hohe Variabilität, es gibt ihn mit 3 verschiedenen Türversionen (Sichttür, Vollblechtür, perforierte Tür) sowie in schallgedämmter oder staubgeschützter Version.
Große Kabeleinlässe, verschiedene Schlösser, aktive Lüftereinheiten und vieles mehr garantieren eine lange Nutzbarkeit, selbst unter wechselnden Einsatzbedingungen.
Technische Spezifikationen Netzwerkschrank:
- Nutzhöhe innen in HE: 9 HE
- Aussenbreite in mm: 600 mm
- Aussentiefe in mm: 450 mm
- Einbautiefe: ca. 400 mm
- Aussenhöhe: 507 mm
- Farbe: lichtgrau RAL7035
- Frontsichttür mit 4 mm ESG-Sicherheitsglas im Metallrahmen, inklusive Schloss mit Standard-Schließung 333
Alternativ können Schließsysteme mit erhöhter Sicherheit für Profilhalbzylinder montiert werden (siehe Zubehör)
- Türanschlag links/rechts wechselbar
- Türöffnungswinkel
- Vollblechrückwand mit Öffnungen für die Wandanbringung
- 3 Kabeleinlässe in der Rückwand, verschlossen durch partiell ausbrechbare Blindplatten
Größe der Kabeleinlässe: 2 x B 250 x H 50 mm, 1 x B 250 x H 200 mm
- abnehmbare Seitenteile für besten Zugang bei der Installation
Sicherheit: Die Seitenteile können nur bei aufgeschlossener Fronttür abgenommen werden!
- 4 vertikale Lochraster-Montageschienen aus 1,5 mm Stahlblech, je 2 vorne und 2 hinten
Die vorderen Montageschienen sind in der Tiefe im 20 mm Raster über die gesamte Gehäusetiefe tiefenverstellbar, die hintere 19"-Montageebene ist 55 mm vor der Rückwand fest installiert
- Montagemöglichkeit für insgesamt 4 Aktiv-Ventilatoren (120x120 mm), je 2 Stück am Schrankdach, 2 Stück am Schrankboden
Passende Ventilatoren mit unterschiedlicher Lautstärke, Stromverbrauch und Luftdurchsatz sind im Zubehör zu finden
Ungenutzte Ventilatormontageöffnungen können optional (siehe Zubehör) mit Blindplatten verschlossen werden, damit kein Schmutz in den Schrank fällt.
- Kabeleingänge an Dach und Boden, Größe 218 x 72 mm, verschlossen durch ausbrechbare Blindblende
- 1 Kabelbürste für Dach-/Boden-Kabeleinlässe beiliegend
- Erdungspunkte an Seiten, Dach, Boden, Rückwand und Tür
1 Satz mit 3 Erdungskabeln für die Anbauteile beiliegend
- Schutzgrad IP20
- Material: Stahlblech 0,8 - 1,5 mm
- Traglast: 100 kg
- Konformität mit Normen: IEC 60 297 2, DIN 41944, ANSI/EIA 310 und UNE 20539 2
- Gefertigt unter QM-Normen ISO 9001:2015 und ISO 14001:2015
- Made in Western-Europe
Technische Spezifikationen SUNON Aktivlüfter:
- Kugellagerlüfter
- 220 - 240 V
- 50/60 Hz
- ca. 160 m³/h Förderleistung (freiblasend)
- 0,14/0,12 AMP
- Leistung 22 W
- Maße (BHT): 120 x 120 x 38 mm
- Geräusch: 45 dB
- Impedance protected
- Anschluss: 2x Flachstecker 3,0x0,5mm (Steckverbinder ohne Kabel)
- Gehäuse mit Erdungsösen mit Gewinde M4 und UNC
Thermostat-Kombination zur Regelung von Lüftern oder Ventilatoren, anschlussfertig verkabelt.
Mit dem Einstellbereich von 0-60°C können Sie am Thermostat die gewünschte Temperatur einstellen. Bei einer Überschreitung der Temperatur im Gehäuseinneren, schaltet sich der Lüfter oder Ventilator automatisch an.
- Einstellbereich: 0-60°C
- Schaltleistung: 230V AC
- Schutzart: IP20
Lieferumfang - anschlussfertig verkabelt:
- 1 x Thermostat Schließer
- 1 x Anschlusskabel 20 cm zu Schutzkontakt Stecker, 80cm zu Thermostat, 180 cm zu Lüftereinheit mit C13 Stecker
- 1x Thermostathalterung
- Befestigungsmaterial
Die Fachbodenablage ermöglicht es, Geräte, die nicht mit einer 19"-Montageplatte ausgestattet sind, in einem 19"-Schrank unterzubringen. Hochwertiger Stahl gewährleistet die Festigkeit und Stabilität der Fachbodenstruktur.
- Löcher im Fachboden ermöglichen eine Verkabelung der Geräte durch Kabelbinder.
- Durch die gegebenen Löcher wird eine zusätzlich Luftzirkulation im Schrank gesichert.
- Besonderes Augenmerk legen wir auf die zuverlässige und sichere Verpackung unserer Produkte.
Technische Spezifikationen 19"-Fachboden:
- Farbe: RAL 7035 (lichtgrau)
- Material: Stahlblech
- Tiefe: 450 mm (Stellfläche)
- Breite der Stellfläche: 440 mm
- Tiefenvariable Befestigung hinten, maximaler Auszug: 150 mm
- Höhe: 1 HE
- Tragkraft: Maximale Belastung 80 Kg bei vierfacher Befestigung
- 4 Käfigmuttern inkl. Unterlegscheiben, (M6 Kreuzschlitz)
- Vorne 2 feste Montagewinkel
- Hinten variable Tiefenbefestigung
Technische Spezifikationen Steckdosenleiste mit Überspannungsschutz:
- 8x 45° gedrehte Schutzkontakt-Steckdoseneinsätze im Aluminiumprofil
- Sicherheitsschalter beleuchtet mit Ein/-Ausschalter und Schutzdeckel
- Anschlusskabel: 2 m schwarz, H05VV-F 3G, Leiterquerschnitt 1,5 mm²
- externer Erdungsanschluss vorhanden
- Gesamtleistung max. 16 A / 3600 W
- Farbe der Steckdoseneinsätze, frontseitig: schwarz
- Korpusfarbe (seitlich/hinten): silber
-
Mit Überspannungsschutz: Hochwertige Geräte werden dank dem integrierten Überspannungsschutz wirkungsvoll vor Überspannungen bis zu einem maximalen Ableitstrom von 6,5 kA geschützt.
Technische Spezifikationen des Premium Patchkabels Cat 6A mit Cat 7 Rohkabel:
Die verbesserte Abschirmung des verwendeten CAT 7 Patchkabels erfüllen nochmal deutliche strikte Anforderungen im Bezug auf Crosstalk und Systemgeräusche. Ein großer Vorteil von Cat 7-Kabeln besteht darin - dass sie eine Abschirmung für jedes der vier Adernpaare und für die vier Paare als Ganzes aufweisen. Aus diesem Grund hat Netzwerkkabel Cat 7 eine höhere Rauschfestigkeit - und gleichzeitig die Störfestigkeit deutlich verbessert
- Außenmantel: LSZH FRNC-B (Low Smoke Zero Halogen) für minimierte Brandgefahr und niedrige Rauchemission.
- RJ45-Stecker: Poly Carbonat Transparent-Gelb gefärbter Stecker
- Pins: 8P8C - gold beschichtet
- Pin-Belegung : 1:1
- Drahtdurchmesser: 4 x 2 x AWG26
- Kabeldurchmesser: 6 mm
- Innenleiter: Vollkupfer 8 (Cu)
- Art der Tülle: Knickschutztülle - schlankes Design
- Längenaufdruck: auf der Tülle
- Kategorie: Cat.6A
- Übertragungsgeschwindigkeit: 10 Gbit
- ISO 11801 channel Class Ea
- Bandbreite: (Kabel) 600 MHz
- Belegung: nach TIA/EIA 568B
- Leitermaterial: Kupfer
- Klinkenschutz/Rastnasenschutz: vorhanden
- Kabelaufbau: Doppelt geschirmt: S/FTP (Screened Foiled Twisted Pair)
- Flammwidrig: IEC60332-1
- Halogenfrei: IEC60754-2
- Raucharm: IEC61034
- Temperaturbereich : - 20 > + 70 °C
- hergestellt und getestet nach dem ISO/IEC 11801 und DIN EN 50173 CAT 6A Standard
- Anwendungen : 10BASE-T; 100BASE-T; 1000BASE-T; 10GBASE-T
- POE / POE+ fähig
- PoE getestet nach IEEE 802.3af
- PoE+ getestet nach IEEE 802.3at
Technische Spezifikationen des 19" Patchpanel Profi S, geschirmt Cat.6A mit 24 Port:
Durch die PoE+ Fähigkeit haben Sie die Möglichkeit zukünftig Geräte mit bis zu 30 Watt in Ihr Netzwerk einzubinden, ohne aufwändig separate Stromleitungen ziehen zu müssen.
- Robustes Patch Panel mit stabilem Metallgehäuse
- geschirmtes Metallgehäuse
- Kabelinstallation über LSA-Leisten
- Zentraler Erdungsanschluss
- 1 HE Bauhöhe
- LSA Anschlussklemmen Farbcode nach TIA 568 A/B
- Für Kabel mit AWG 22-24
- PoE und PoE+ fähig
- Anschlüsse: 24 x RJ45 Buchse, geschirmt
- LSA Anschlussklemmen Farbcode nach TIA 568 A/B
- Für Kabel mit AWG 22-24(0.41-0.63mm)
- RJ45 Buchse: IEC-60603-7-5, normgerecht zu FCC PART 68
- RJ45 Lebensdauer: 750 Steckzyklen
- Cat.6A Permanent Link: ANSI/TIA/EIA - 568 C.2 ISO/IEC 11801:2002 CLASS EA
- Betriebsspannung: 125V AC RMS
- Stromstärke 1.5A mp
- Durchgangswiderstand: 100 MILLI Ohm Max
- Isolierungswiderstand: 1000M Ohm Min
- Dielektrische Durchschlagsfestigkeit: 750V AC RMS 60Hz,1 MIN
- Material Schirmung: BRASS C2680 T=0.25MM
- PCB: 1,6 mm UL-94V0
- Material Gehäuse: PBT+15%GF UL94V0
- Kontaktwerkstoff: Phoshor Bronze Platin Gold
- Panel-Rahmen: ZN Plating
- IDC-Material: PC WitheTerminal Phoshor Bronze,Tin Platin
- IDC Lebensdauer: 200 x /min
- Lagerung: -40° C bis +85° C
- Im Betrieb: 0° C - +70°C
- Höhe: 1 HE
- Farbe: schwarz RAL9005
Technische Spezifikationen des TP-LINK, TL-SG1024D, 24-Port Gigabit Switch, unmanaged:
- Gerätetyp: Switch - 24 Anschlüsse
- Gehäusetyp: Desktop, an Rack montierbar 1U
- Untertyp: Gigabit Ethernet
- Ports: 24 x 10/100/1000
- Leistung: Switching-Kapazität: 48 Gbit/s ¦ Übertragungsleistung: 35,7 Mpps
- Größe der MAC-Adresstabelle: 8000 Einträge
- Jumbo-Rahmenunterstützung: 10KB
- Leistungsmerkmale: Flusskontrolle, Vollduplex-fähig, Auto-Negotiation, Auto-Uplink (Auto MDI/MDI-X), Store-and-Forward, ohne Lüfter
- Produktzertifizierungen: IEEE 802.3, IEEE 802.3u, IEEE 802.3i, IEEE 802.3ab, IEEE 802.3x
- Statusanzeiger: Stromversorgung, 100M-Gerät angeschlossen, 1000M-Gerät angeschlossen, Link/Aktivität
Erweiterung/Konnektivität:
- Schnittstellen 24 x 1000Base-T RJ-45
Stromversorgung
- Stromversorgungsgerät: Externer Netzadapter
- Erforderliche Netzspannung: Wechselstrom 120/230 V (50/60 Hz)
Verschiedenes
- Zubehör im Lieferumfang: Gummifüße
- Rackmontagesatz: Mitgeliefert
Maße und Gewicht
- Breite 440 mm
- Tiefe 180 mm
- Höhe 44 mm
Lieferumfang des Komplettsets:
- 1x Hochwertiger 19"-Netzwerkschrank AAR von IT-BUDGET, vormontiert mit Lüfter und Thermostat
- 1x Steckdosenleiste mit Überspannungsschutz AN: 90LNSDL198SSSP
- 24x Premium Patchkabels Cat 6A mit Cat 7 Rohkabel AN: 90ITB6A7PK025S
- 1x 19" Patchpanel Profi S, geschirmt Cat.6A mit 24 Port AN: 90ITBPP6A1S
- 1x TP-LINK, TL-SG1024D, 24-Port Gigabit Switch, unmanaged AN: 90TLSG1024D
- Befestigungsmaterial
