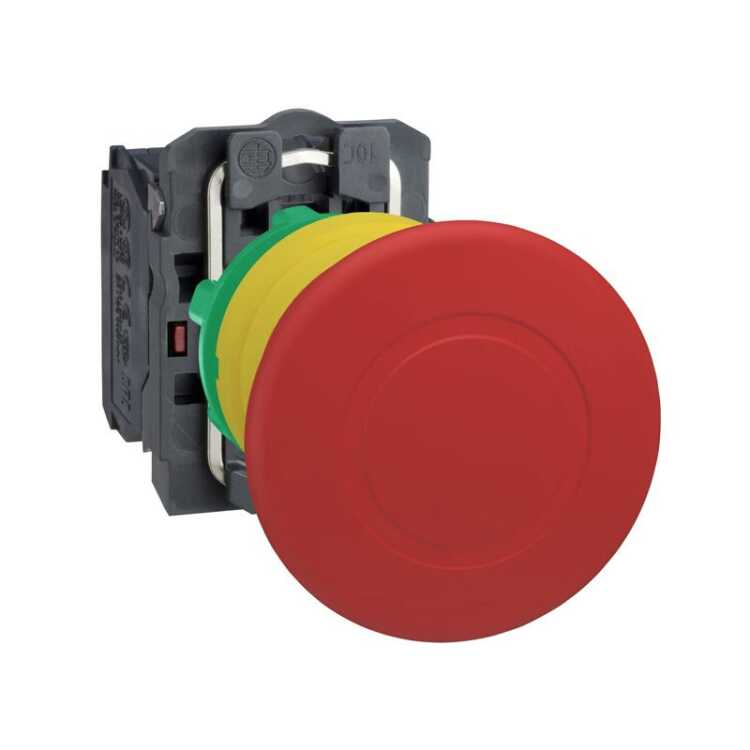

Produktserie: Harmony XB5
Produkt oder Komponententyp: Not-Aus-Drucktaster
Emergency switching off push-button
Blendenmaterial: Dark grey plastic
Haltekragenmaterial: Kunststoff
Montagedurchmesser: 22 mm
Form des Signaleinheitkopfes: Rund
Operatortyp: Auslösung und mechanische Verriegelung
Rückstellung: Zum Auslösen drehen
Profil Betätigungselement
Rot Pilz Ø 40, unbeschriftet
Aufbau und Typ des Anschlusses
1S+1Ö
Betrieb der Kontakte
Gestuft schaltend
Anschlüsse - Klemmen
Anschlüsse mit Schraubklemmen, <= 2 x 1,5 mm² mit Aderendhülse entspricht EN 60947-1
Anschlüsse mit Schraubklemmen, >= 1 x 0,22 mm² ohne Aderendhülse entspricht EN 60947-1
Erläuterungen zum Gerät
Produkt, komplett
Zusatzmerkmale Höhe
43 mm
Breite
40 mm
Tiefe
82 mm
Klemmenbeschreibung ISO Nr. 1
(11-12)NC
(13-14)NO
Produktgewicht
0,072 kg
Widerstandsfähigkeit gegen Hochdruckreiniger
7000000 Pa bei 55 °C, Entfernung: 0,1 m
Verwendung der Kontakte
Standardkontakte
Zwangsöffnung
Mit entspricht EN/IEC 60947-5-1 AnhangK
Betriebsweg
1,5 mm (Öffner, wechselnder elektrischer Zustand)
4,3 mm (Gesamtweg)
mechanische Lebensdauer
300000 Zyklen
Anzugsmoment
0,8…1,2 Nm entspricht EN 60947-1
Schraubenkopfform
Kreuz kompatibel mit Philips Nr. 1 Schraubendreher
Kreuz kompatibel mit Pozidriv-Schraubendreher Nr. 1 Schraubendreher
Geschlitzt kompatibel mit flach Ø 4 mm Schraubendreher
Geschlitzt kompatibel mit flach Ø 5,5 mm Schraubendreher
Material der Kontakte
Silberlegierung (Ag/Ni)
Kurzschlussschutz
10 A Patronensicherung Typ gG entspricht EN/IEC 60947-5-1
Konventioneller thermischer Strom in freier Luft (Ith)
10 A entspricht EN/IEC 60947-5-1
Nennisolationsspannung Ui
600 V (Verschmutzungsgrad 3) entspricht EN 60947-1
Bemessungsstoßspannungsfestigkeit [Uimp]
6 kV entspricht EN 60947-1
Nennbetriebsstrom Ie
3 A bei 240 V, AC-15, A600 entspricht EN/IEC 60947-5-1
6 A bei 120 V, AC-15, A600 entspricht EN/IEC 60947-5-1
0,1 A bei 600 V, DC-13, Q600 entspricht EN/IEC 60947-5-1
0,27 A bei 250 V, DC-13, Q600 entspricht EN/IEC 60947-5-1
0,55 A bei 125 V, DC-13, Q600 entspricht EN/IEC 60947-5-1
1,2 A bei 600 V, AC-15, A600 entspricht EN/IEC 60947-5-1
elektrische Lebensdauer
1000000 Zyklen, AC-15, 2 A bei 230 V, Betriebsgeschwindigkeit <3600 cyc/h, Belastungsfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
1000000 Zyklen, AC-15, 3 A bei 120 V, Betriebsgeschwindigkeit <3600 cyc/h, Belastungsfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
1000000 Zyklen, AC-15, 4 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Belastungsfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
1000000 Zyklen, DC-13, 0,2 A bei 110 V, Betriebsgeschwindigkeit <3600 cyc/h, Belastungsfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
1000000 Zyklen, DC-13, 0,5 A bei 24 V, Betriebsgeschwindigkeit <3600 cyc/h, Belastungsfaktor: 0,5 entspricht EN/IEC 60947-5-1 Anhang C
elektrische Zuverlässigkeit
λ < 10exp(-6) bei 5 V, 1 mA bei sauberer Umgebung entspricht EN/IEC 60947-5-4
λ < 10exp(-8) bei 17 V, 5 mA bei sauberer Umgebung entspricht EN/IEC 60947-5-4
Montage Schutzbehandlung
TH
Umgebungstemperatur bei Lagerung
-40…70 °C
Umgebungstemperatur bei Betrieb
-40…70 °C
Überspannungskategorie
Klasse II entspricht IEC 60536
Schutzart (IP)
IP66 entspricht IEC 60529
IP67
IP69
IP69K
Schutzart (NEMA)
NEMA 13
NEMA 4X
Schutzart (IK)
IK03 entspricht IEC 50102
Normen
UL 508
EN/IEC 60947-5-5
EN/IEC 60947-5-4
EN/IEC 60947-5-1
EN/ISO 13850
IEC 60364-5-53
CSA C22.2 No 14
JIS C8201-5-1
EN/IEC 60947-1
EN/IEC 60204-1
JIS C8201-1
Produktzertifizierungen
CSA
RINA
GL
LROS (Lloyds register of shipping)
BV
UL gelistet
DNV
Vibrationsfestigkeit
5 gn (f= 2…500 Hz) entspricht IEC 60068-2-6
Stoßfestigkeit
30 gn (Dauer = 18 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
50 gn (Dauer = 11 ms) für Sinushalbwellenbeschleunigung entspricht IEC 60068-2-27
