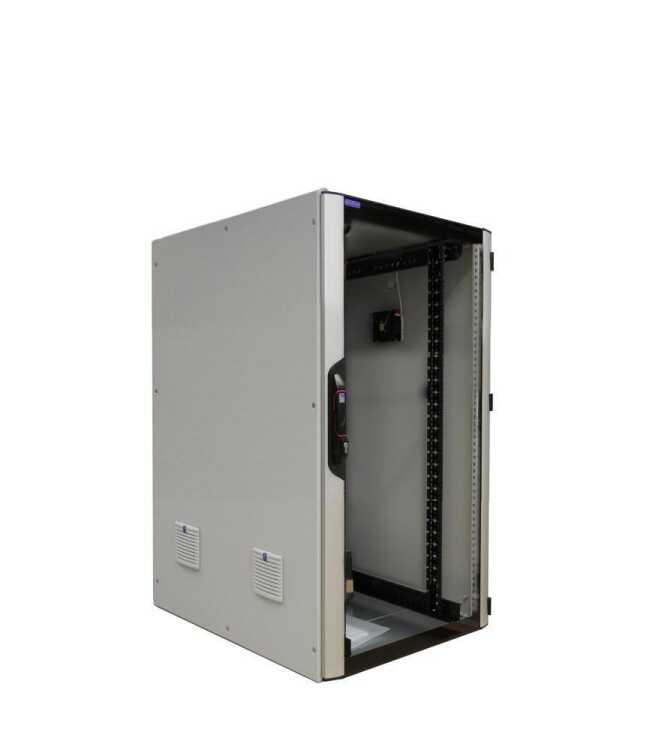

VX IT Serverschrank von RITTAL in geschützter RESISTER®-Version von IT-BUDGET, mit Sichttür komplett einsatzfertig:
- Aussen-Abmessungen (BHT): 800 x 1.200 x 800 mm
- Nutzhöhe innen: 24 HE
- Einbautiefe innen: ca. 700 mm
Schutz vor:
- Staub- und Schmutzpartikeln in der Luft
- Tropf- und Spritzwasser von oben
Das geschützte VX IT Rack ist in dieser Ausführung für Gewerbeflächen, Industriehallen, Logistik zur Einzelaufstellung in den Seitenwänden ausgestattet mit:
- 2 Stück Aktiv-Ventilatoren, RITTAL Filterlüfter TopTherm, links oder rechtseitig im unteren Schrankbereich einblasend (optional auch rückseitig), ca. 120 m²/h Luftdurchsatz
- 1 Stück Aktivventilator, RITTAL Filterlüfter TopTherm, auf der Gegenseite im oberen Schrankbereich ausblasend, ca. 60 m²/h Luftdurchsatz
Bei höherer Wärmelast im Schrank können auf Wunsch mehr Ventilatoren eingebaut werden.
Der Schutz vor eindringendem Staub wird bei diesem Modell durch zwei Maßnahmen erreicht:
1. Abdichtung des Schrankes mit allen Anbauteilen, wie Türen, Seitenteile etc. bis Schutzgrad IP 54-Fähigkeit
2. Leichter Überdruck im Schrank, gewährleistet eine effektive Abführung der erwärmten Luft aus dem Schrank und behindert das Eindringen von Staubpartikeln höchst effizient.
Zur wirkungsvollen Schrankbelüftung werden Filterlüfter TopTherm von RITTAL verwendet:
- AC-Lüfter in 230 Volt Technik mit 18 W Leistung
- Geräuschentwicklung: ca. 47 dB(A) (pro Lüfter, freiblasend), alternativ sind geräuschreduzierte SILENCE Lüfter lieferbar
- Luftdurchsatz: ca. 60 qm³/h (pro Lüfter, freiblasend)
- 2 m Anschlußleitung, einsatzfertig verdrahtet auf Schukostecker
- 3 Stück Ventilatoren serienmäßig enthalten
Spezifikationen des Schrankes
Rahmengestell:
Vormontiertes IT-Rack, bestehend aus einem verwindungssteifen, verschweißten, allseitig symmetrischen Rahmengestell aus gewalzten, 9-fach gekanteten, geschlossenen Hohlprofilen, mit Lochung im Maßraster von 25 mm.
Rahmen mit integrierten Blindnietmuttern M6, zur schutzartgerechten Befestigung von Beschlagteilen am Profil. Alle Profilkanten abgerundet.
Horizontale Profile mit integrierter Rinne oberhalb der PU-Schaum-Dichtung zum Schutz der selbigen.
Umlaufend gleiche Profile mit zwei Montageebenen, von innen und außen zugänglich, für den platzsparenden und schnellen Innenausbau.
Vierkantlochung rundum für den Einsatz von Käfigmuttern und metrische Schrauben bis M8.
Boden:
Angeschweißter Bodenrahmen mit integrierter Verstärkung zur direkten Verschraubung des Schrankes von der Gehäuseinnenseite mit dem Untergrund.
Bodenblech, geschlossen, mehrfach geteilt, herausnehmbar und austauschbar, montiert. Dichtsatz für Bodenbleche beigefügt, Anreihdichtung (IP 55) Bestandteil der Anreihsätze.
Anreihbar nach allen Seiten. Belastbar bis 8.000 N, statisch, bis 8.000 N nach UL 2416, ca. 815 Kg
Front- und Rücktür:
Vorne Aluminiumsichttür (IP 55) mit Sichtscheibe aus 3 mm Einscheibensicherheitsglas (ESG), eingefasst in Aluminiumprofilen, vertikal silbergrau eloxiert, horizontal lackiert, RAL 9005.
Tür, mit aufgeschäumter Dichtung, dreifach scharniert, mit Stangenverschluss vierfach verriegelt. Türanschlag wechselbar, mit unverlierbaren Scharnierstiften, Türöffnungswinkel 240° bei Einzelaufstellung, 105° in Anreihung.
Stahlblechrücktür, einteilig, geschlossen (IP 55), mit geschäumter PU-Dichtung.
Rücktür, mit herausnehmbaren Türrohrrahmen mit integrierter Lochung im Maßraster von 25 mm und integrierten Hammerkopfausschnitten zur Kabelabfangung vierfach scharniert, mit mittigem Stangenverschluss vierfach verriegelt.
Türanschlag wechselbar, mit unverlierbaren Scharnierstiften, Türöffnungswinkel 240° bei Einzelaufstellung und 160° in Anreihung.
Beide Türen mit Komfortgriff für Profilhalbzylinder (30/10) mm, bestückt mit Sicherheitsschließung 3524 E.
Dachblech:
Einteiliges, geschlossenes, verschraubtes Dachblech mit umlaufend geschäumter Dichtung.
2 einsatzfertig montierte SILENCE LÜFTER (Spezifikationen siehe oben)
Montageebenen:
Schrank vormontiert mit zwei 19"-Montageebenen, vorne und hinten.
Die statische Gesamtbelastbarkeit beider Montageebenen beträgt 8.000 N, ca. 815 Kg
Dynamische Belastbarkeit (Bewegung auf Transportmodul) bis 8.000 N.
Montageebene bestehend aus Universalprofilschienen für Server-, Netzwerk- und Elektronikanwendungen, vorne und hinten, tiefenvariabel, im Maßraster von 12,5 mm, an Quertraverse oben und unten im Schrankrahmengerüst, verschraubt.
Die zölligen Montageebenen lassen sich sowohl symmetrisch, als auch asymmetrisch, seitlich versetzt, im Gehäuse positionieren. Die Realisation alternativer Befestigungsmaße 21", 23" oder für 24"-Komponenten ist ebenfalls möglich.
Profilschienen vorne und hinten, Materialstärke 2,0 mm, inklusiv zusätzlichem Lochbild nach Standard EIA 310 E.
Alle Höheneinheiten an den Profilschienen gekennzeichnet und gegenläufig durchnummeriert.
HE-Kennzeichnung beider Montageebenen zur vereinfachten Montage der Ausbaukomponenten von vorne außen und hinten innenliegend ablesbar.
Profilschienen vorne vorbereitet für die werkzeuglose Aufnahme von Kabelführungshilfen zur Organisation einer strukturierten Verkabelung in höchster Packungsdichte.
Profilschienen hinten vorbereitet zur beidseitigen Aufnahme einer Power Distribution Unit (PDU) im 1 HE Formfaktor zur Elektrifizierung des Schrankes, ohne Verbrauch an Ausbauvolumen durch die besonders platzsparende seitliche Montage zwischen Montageebene und Seitenwand im Zero-U Space.
enthalten im Lieferumfang:
Befestigungszubehör für 19"-Ausbaukomponenten bestehend aus 12 Stk. 19"-Fastener 1 HE, kontaktierend und 25 Stk. Innensechsrund-Schrauben, leitend, mit Unterlegscheiben in der Gewindegröße M5.
Potenzialausgleich/Erdung:
Alle Beplankungsteile mit automatischem Potenzialausgleich bzw. vorbereitet zur Befestigung von Erdungsbändern.
19"-Befestigungszubehör ist im Lieferumfang lose beigelegt.
Ein Potenzialausgleichsset ist im Zubehör erhältlich.
Seitenwände: Einteilige verschraubte Variante (IP 55)
QR Code:
Gedruckter QR Code auf allen Flachteilen, Dach, Wände, Türen und Typenschild, dient der eindeutigen Kennzeichnung einzelner Bestandteile, dem einfachen Abruf relevanter Produkt-Informationen und -Dokumentationen, sowie der eindeutigen Nachverfolgbarkeit dieser Einzelteile.
Material:
Stahlblech, Aluminium
Schrankgerüst, Dach: Stahlblech 1,5 mm
Rücktür: Stahlblech 2,0 mm
Fronttür: Aluminium 1,5 mm, ESG 3,0 mm
19"-Profilschienen: Stahlblech 2,0 mm
Oberflächenausführung (Stahlblech):
Dreifache Behandlung der Oberfläche als Korrosionsschutz und zur Beständigkeit gegenüber Mineralölen, Schmierstoffen, Bearbeitungsemulsionen und Lösungsmitteln: Nanokeramische Beschichtung, Elektrophorese-Tauchgrundierung, Lackierung in RAL 7035/9005, Struktur
pulverbeschichtet.
Schutzklassen:
Schutzart nach IEC 60 529 (mit montierten Seitenwänden oder in abgedichteter Anreihung): IP 55
Schutzart nach NEMA (mit montierten Seitenwänden oder in abgedichteter Anreihung): TYP12
Oberfläche:
Flachteile, Türen, Innenausbau, lackiert RAL 7035/9005
Aluminiumfronttüre, vertikal, Aluminium, silbergrau eloxiert
Aluminiumfronttüre, horizontal, Aluminium, lackiert, RAL 9005
Approbationen:
UL2416 NITW (NFPA70, NFPA75)
IEC/EN 60950 (CB Zertifikat und Report)
IEC/EN 62368 (CB Zertifikat und Report)
IT-BUDGET GmbH ist seit über 10 Jahren RITTAL Fachhandelspartner: Gerne beraten wir Sie zum passenden RITTAL-Schrank und sinnvollem Zubehör.
Montage-Service
Mit unserer eigenen Montageabteilung führen wir sowohl
- Vor-Montagen (Off-site Montage) zur einsatzfertigen Auslieferung von 19"-Schränken an den Verwendungsort aus,
- als auch Aufstellung und Montage der Schränke vor Ort (On-Site Montage).
Optional bieten wir gerne an:
- Höhe in HE: 15 HE, 38 HE, 42 HE
- Tiefe: 600 oder 1.000 mm
- Erweiterung der aktiven Belüftung um 2, 4 oder 6 Filterlüfter
- Unterbau: Sockel oder Rollen
- Überwachung: Monitoring, Temperatur- und Feuchtigkeitsüberwachung
- Sicherheit: Zutrittskontrolle und elektronische Sicherheitsschließungen
- Fronttür: Vollblechtür statt Sichttür
- senden Sie uns einfach eine eMail mit den gewünschten Ausstattungen an angebot@it-budget.de oder lassen Sie sich telefonisch von unseren Technikern beraten unter 0 61 28 / 48 9 55 - 0
