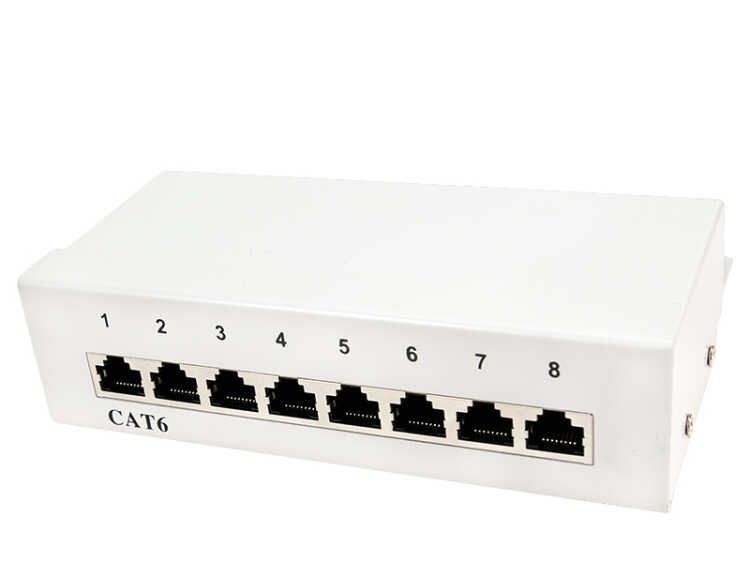

Patchpanel - Cat.6 - 8-Ports - geschirmt - lichtgrau

UC900 HS23 Datenkabel CAT-7 S/FTP
J-02YSCH 4x2x0,56 PiMF (AWG 23)

Einsatzgebiete:
Primär (Campus), Sekundär (Riser), Tertiär (Horizontal)
IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; 10GBase-T
IEEE 802.5 16 MB; ISDN; TPDDI; ATM
Power over Ethernet (PoE)/PoE+

Geltende Normen:
EN 50173-1; EN 50288-4-1
ISO/IEC 11801; IEC 61156-5
IEEE 802.3af

Flammwidrigkeit:
LSHF(LSOH): IEC 60332-1; IEC 60754-2; IEC 61034; Class E_ca

Kabelaufbau:
Leiter: Cu-Draht, blank Ø 0,56 mm (AWG 23/1)
Isolierung: Foam-Skin Polyethylen, Ø 1,38 mm
Verseilung: 2 Adern zum Paar
Paarabschirmung: Aluminium-beschichtete Kunststoff-Verbundfolie
Verseilung zur Seele: 4 Paare (PiMF) zur Seele
Gesamtabschirmung: Cu-Geflecht verzinnt
Schutzmantel: LSHF, orange RAL 2003

Mechanische Eigenschaften:
Biegeradien:
ohne Zugbelastung 4 x D
mit Zugbelastung 8 x D
Betriebstemperaturbereich:
ruhend -20 °C bis +60 °C
bewegt  0 °C bis +50 °C

Elektrische Eigenschaften bei 20 °C:^±5 °C
Schleifenwiderstand: =154 ?/km
Widerstandsunsymmetrie =2 %
Isolationswiderstand (500 V):  2000 M?*km
Kapazität bei 800 Hz: Nom. 43 nF/km
Kapazitätsunsymmetrie (Paar/Erde): =1500 pF/km
Mittlerer Wellenwiderstand 100 MHz: 100^±5 ?
Relative Ausbreitungsgeschwindigkeit: ca. 79 %
Signallaufzeit: =427 ns/100 m
Laufzeitunterschied: =12 ns/100 m
Prüfspannung (DC, 1 min)
Ader/Ader und Ader/Schirm: 1000 V
Kopplungswiderstand bei 1 MHz: =12 m?/m Grade 1
 bei 10 MHz: =10 m?/m Grade 1
 bei 30 MHz: =30 m?/m Grade 1
Kopplungsdämpfung:  80 dB Type 1
Trennklasse  "d"

UC^HOME Cat.7 SS26 Installationskabel S/FTP 4P LSHF

Einsatzbereich:
Primär (Campus), Sekundär (Riser), Tertiär (Horizonzal), Heimverkabelung
IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; 10GBase-T
ISDN;
Erfüllt mindestens die Anforderungen der Klasse EA mit einem Leiterdurchmesser in AWG26 bei einer max. Übertragungslänge von 60 m anstatt 90 m im Permanent Link.
POE und POE+ gemäß IEEE 802.3at

Geltende Normen:
IEC 61156-6 work area cable
ISO/IEC 11801 2nd ed.
EN 50173-5, EN 50288-4-2

Flammwidrigkeit:
LSHF(FRNC): IEC 60332-1, IEC 60754-2, IEC 61034

Aufbau:
Leiter Cu-Draht, blank Ø 0,4 mm (AWG 26)
Isolierung Foam-Skin Polyethylen, Ø 1,0 mm
Verseilung 2 Adern zum Paar
Paarabschirmung Aluminiumbeschichtete Kunststoff-Verbundfolie
Verseilung zur Seele 2x2 Paare zur Seele
Gesamtabschirmung Cu-Geflecht verzinnt
Schutzmantel LSHF, weiß

UC^HOME Cat.7 SS26 Installationskabel S/FTP 4P LSHF

Datenblatt

Einsatzbereich:
Primär (Campus), Sekundär (Riser), Tertiär (Horizonzal), Heimverkabelung
IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; 10GBase-T
ISDN;
Erfüllt mindestens die Anforderungen der Klasse EA mit einem Leiterdurchmesser in AWG26 bei einer max. Übertragungslänge von 60 m anstatt 90 m im Permanent Link.
POE und POE+ gemäß IEEE 802.3at

Geltende Normen:
IEC 61156-6 work area cable
ISO/IEC 11801 2nd ed.
EN 50173-5
EN 50288-4-2

Flammwidrigkeit:
LSHF(FRNC): IEC 60332-1, IEC 60754-2, IEC 61034

Aufbau:
Leiter Cu-Draht, blank Ø 0,4 mm (AWG 22)
Isolierung Foam-Skin Polyethylen, Ø 1,0 mm
Verseilung 2 Adern zum Paar
Paarabschirmung Aluminiumbeschichtete Kunststoff-Verbundfolie
Verseilung zur Seele 2x2 Paare zur Seele
Gesamtabschirmung Cu-Geflecht verzinnt
Schutzmantel LSHF, weiß

LogiLinks Cat.7 Home Kabel eignet sich perfekt für die Heim- oder Büroverkabelung.

Dieses neue, kompakte Cat.7 Kabel von LogiLink erfüllt alle Anforderungen des Standards IEEE 802.3 für Anwendungen bis zu 10GBase-T und eignet sich hervorragend in für die Konfektion mit unseren RJ45 Steckverbindern MP0030, MP0033, MP0044 zur Herstellung von Anschlussleitungen in der gewünschten Länge.

Weitere Vorteile sind das geringe Gewicht, der kleine Kabeldurchmesser sowie der geringe Biegeradius.

• Leistungsmerkmal: Cat.7 600 MHz Klasse EA bis 60m
• Normen: ISO / IEC 11801, EN 50173-4, IEC 61156-6, EN 50575
• Anwendung: Ethernet bis 10GBase-T, ISDN, PoE, PoE + (IEEE 802.3at)
• Leiter: Blanker Kupferdraht Ø0,4 mm 26 AWG
• Abschirmung: 4 einzeln geschirmte Paare (PiMF), Kupfergeflecht (verzinnt)
• Mantel: LSZH, weiß, Ø6 mm Kabelaußendurchmesser
• Brandschutzklasse: Eca (EN50575: 2014 / A1: 2016
